クラッチ・ブレーキ

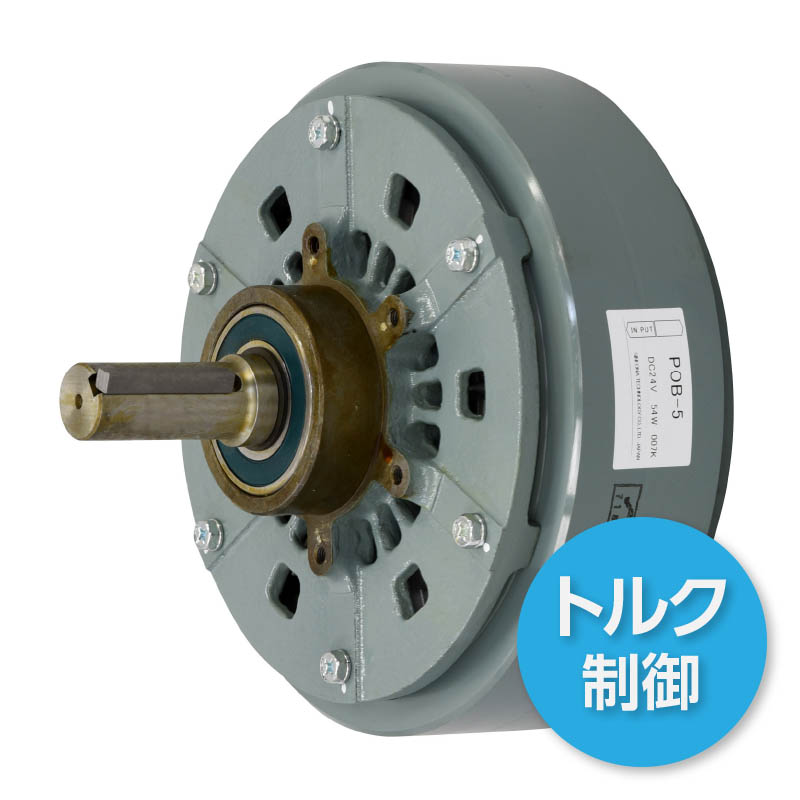

POB-5

自然冷却式ブレーキ

特殊な磁性粉体(パウダ)を介してトルクを伝達・制御するパウダブレーキ。その独特な原理構造に加え、当社独自の理想的パウダと最新の構造設計により、トルク制御やスリップ使用の分野では、まさに並ぶものがない最高クラスの製品です。性能と信頼性を決定付けるパウダは、独自の材質と特殊製法によりほぼ球状を実現。自他共に認める理想のパウダブレーキです。

型式

POB-5

定格トルク Nm 50
定格電圧 DC-V 24
消費電力 W(at75°C) 54
質量 kg 16

単位:mm

径方向
D 219
D1 74
軸方向
L 189
M 122.5
X 5.5
X1 2.5
Y 23
取付
YJ ピッチ円
直径
100
ネジ M6×13
軸方向
Q 57
QK 47
d 25
b 7
h 7
t 4

CAD(2D/3D)

CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。

掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
