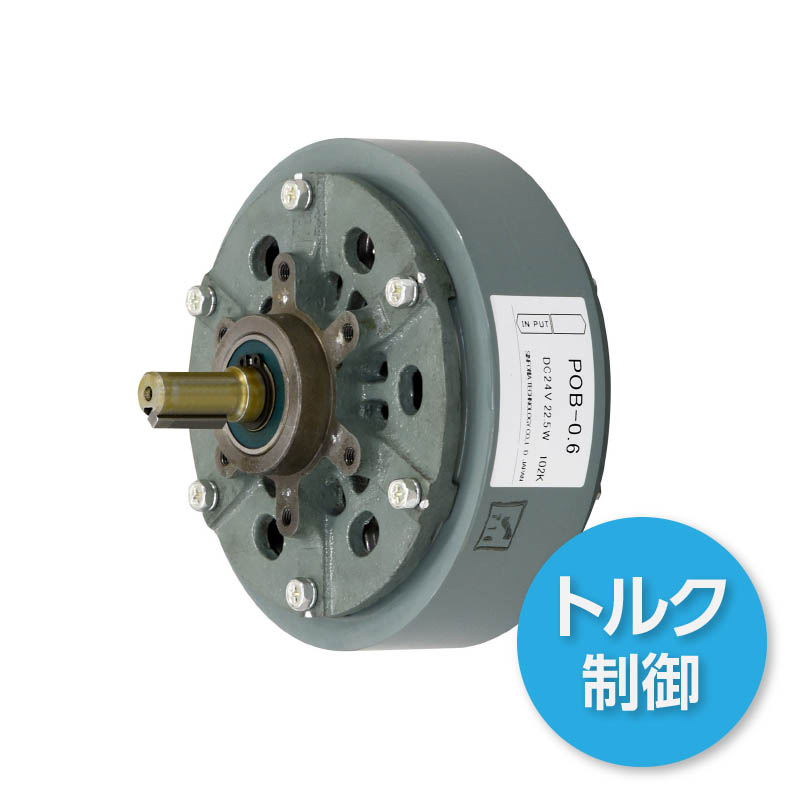

POB-0.6
自然冷却式ブレーキ
特殊な磁性粉体（パウダ）を介してトルクを伝達・制御するパウダブレーキ。その独特な原理構造に加え、当社独自の理想的パウダと最新の構造設計により、トルク制御やスリップ使用の分野では、まさに並ぶものがない最高クラスの製品です。性能と信頼性を決定付けるパウダは、独自の材質と特殊製法によりほぼ球状を実現。自他共に認める理想のパウダブレーキです。
| 型式 |
POB-0.6 |
|---|---|
| 定格トルク Nm | 6 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 22.5 |
| 質量 kg | 3.4 |
単位：mm
| 径方向 | |
|---|---|
| D | 134 |
| D1 | 42 |
| 軸方向 | |
|---|---|
| L | 109 |
| M | 76.5 |
| X | 5.5 |
| X1 | 2.2 |
| Y | 10 |
| 取付 | ||
|---|---|---|
| YJ | ピッチ円 直径 |
64 |
| ネジ | M5×11 | |
| 軸方向 | |
|---|---|
| Q | 26 |
| QK | 22 |
| d | 12 |
| b | 4 |
| h | 4 |
| t | 2.5 |
CAD（2D/3D）
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
