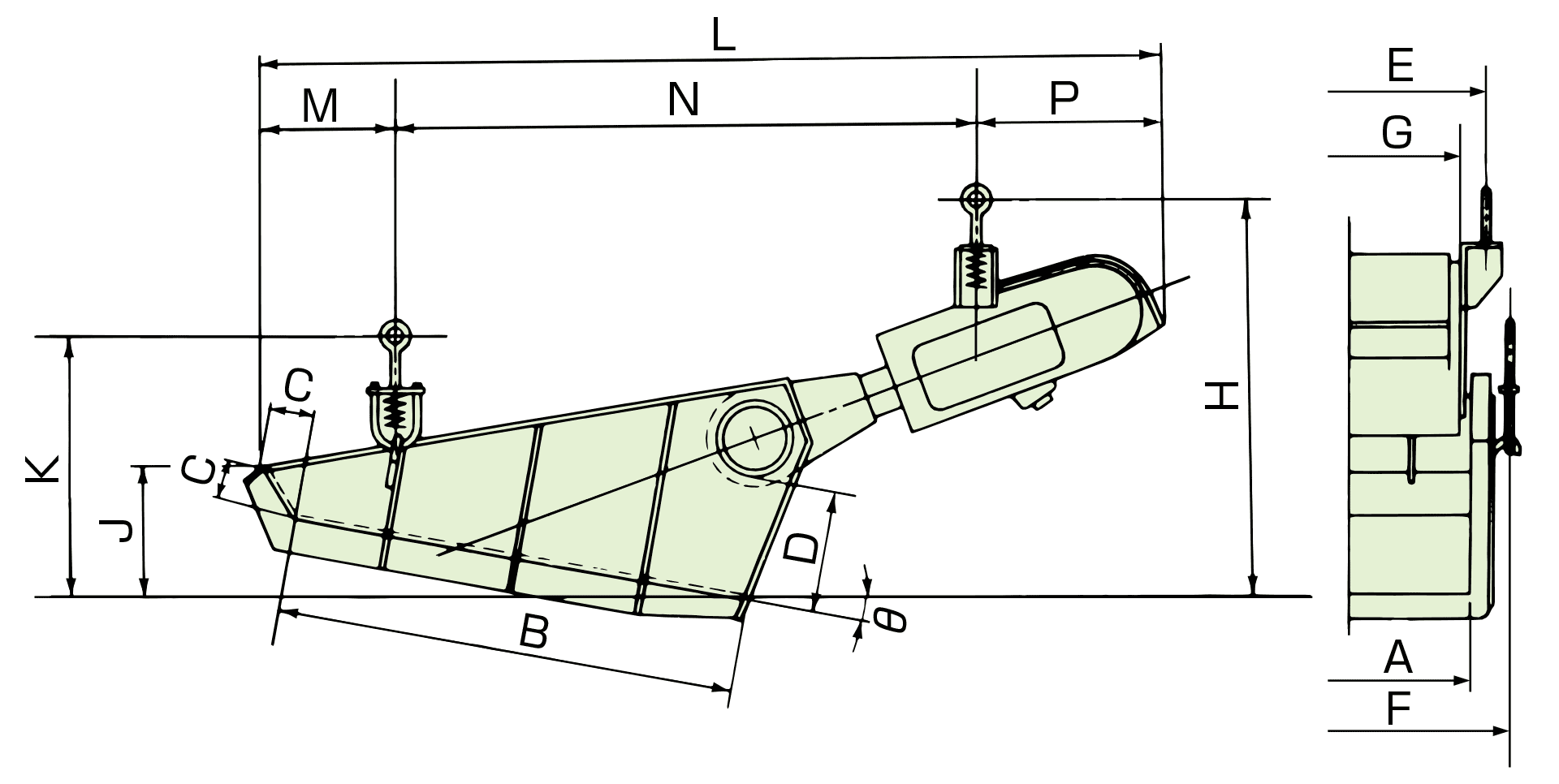

上部駆動式標準トラフ
寸法表
単位：mm
| 形式 | A | B | C | D | E | F | G | θ | H | J | K | L | M | N | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F-212BDT |
300 |
762 |
80 |
180 |
412 | 396 | 310 | 10° |
550 |
225 |
365 | 1340 |
235 |
840 | 265 |
|
350 |
500 |
80 |
153 |
412 | 446 | 310 | 0° | 580 | 80 | 270 |
1149 |
199 | 680 | 270 | |
| 450 | 550 |
80 |
160 | 412 | 546 | 310 | 0° | 590 | 80 | 285 | 1190 | 115 | 800 | 275 | |
| F-22BDT | 350 | 914 | 90 | 230 | 500 | 446 | 380 | 10° | 760 | 265 | 450 | 1635 | 265 | 1085 | 285 |
| 400 | 914 | 90 | 230 | 500 | 496 | 380 | 10° | 760 | 265 | 450 | 1635 | 265 | 1085 | 285 | |
| 410 | 750 | 80 | 180 | 500 | 506 | 380 | 10° | 630 | 220 | 405 | 1580 | 200 | 1100 | 280 | |
| FH-22BDT | 450 | 914 | 90 | 230 | 500 | 546 | 380 | 10° | 760 | 265 | 450 | 1635 | 265 | 1085 | 285 |
| 500 | 914 | 90 | 230 | 500 | 650 | 380 | 12° | 750 | 290 | 475 | 1645 | 255 | 1100 | 290 | |
| 550 | 900 | 100 | 230 | 500 | 646 | 380 | 0° | 835 |
100 |
340 |
1880 | 310 | 1270 | 300 | |
| F-33BDT | 550 | 1067 | 100 |
280 |
628 | 722 |
508 |
10° |
915 |
310 |
600 | 2110 |
320 |
1350 | 440 |
| 458 | 1067 | 100 |
280 |
638 | 820 |
508 |
10° |
915 |
310 |
430 | 2085 |
320 |
1325 | 440 | |
|
FH-33BDT |
600 | 1067 | 100 |
280 |
666 | 772 | 546 |
10° |
915 |
310 |
600 | 2110 |
320 |
1350 | 440 |
| F-44BDT | 750 | 1219 | 120 | 350 | 958 | 970 |
760 |
10° |
1055 | 355 | 685 | 2635 | 345 | 1730 | 560 |
| 750 |
1067 |
120 | 350 | 958 | 970 |
760 |
10° |
1045 |
340 | 675 | 2560 | 270 | 1730 | 560 | |
| F-45BDT | 900 | 1524 | 150 | 460 | 1143 |
1120 |
760 |
10° |
1370 | 440 |
785 |
3040 | 465 | 2000 | 575 |
| FH-45BDT | 1050 | 1524 | 150 | 460 | 1143 |
1270 |
840 |
10° |
1370 | 440 |
785 |
3040 | 465 | 2000 | 575 |
トラフ傾斜角度θは、供給能力や据付条件により変更できます。
