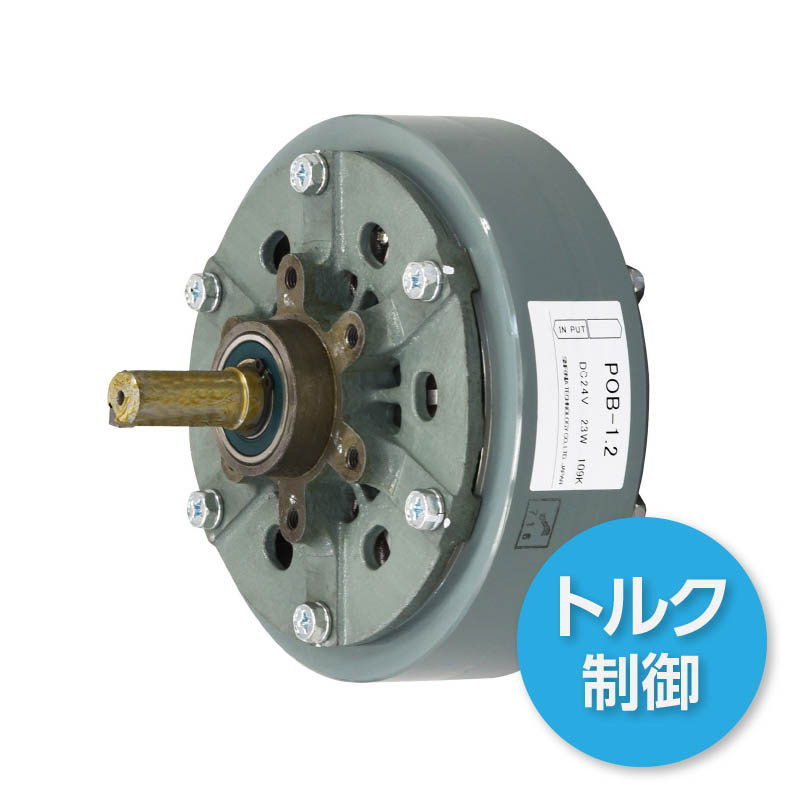

POB-1.2
自然冷却式ブレーキ
特殊な磁性粉体（パウダ）を介してトルクを伝達・制御するパウダブレーキ。その独特な原理構造に加え、当社独自の理想的パウダと最新の構造設計により、トルク制御やスリップ使用の分野では、まさに並ぶものがない最高クラスの製品です。性能と信頼性を決定付けるパウダは、独自の材質と特殊製法によりほぼ球状を実現。自他共に認める理想のパウダブレーキです。
| 型式 |
POB-1.2 |
|---|---|
| 定格トルク Nm | 12 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 23 |
| 質量 kg | 5.2 |
単位：mm
| 径方向 | |
|---|---|
| D | 152 |
| D1 | 42 |
| 軸方向 | |
|---|---|
| L | 130.5 |
| M | 89.5 |
| X | 7.5 |
| X1 | 3.5 |
| Y | 13 |
| 取付 | ||
|---|---|---|
| YJ | ピッチ円 直径 |
64 |
| ネジ | M6×13 | |
| 軸方向 | |
|---|---|
| Q | 34.5 |
| QK | 27 |
| d | 15 |
| b | 5 |
| h | 5 |
| t | 3 |
CAD（2D/3D）
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
