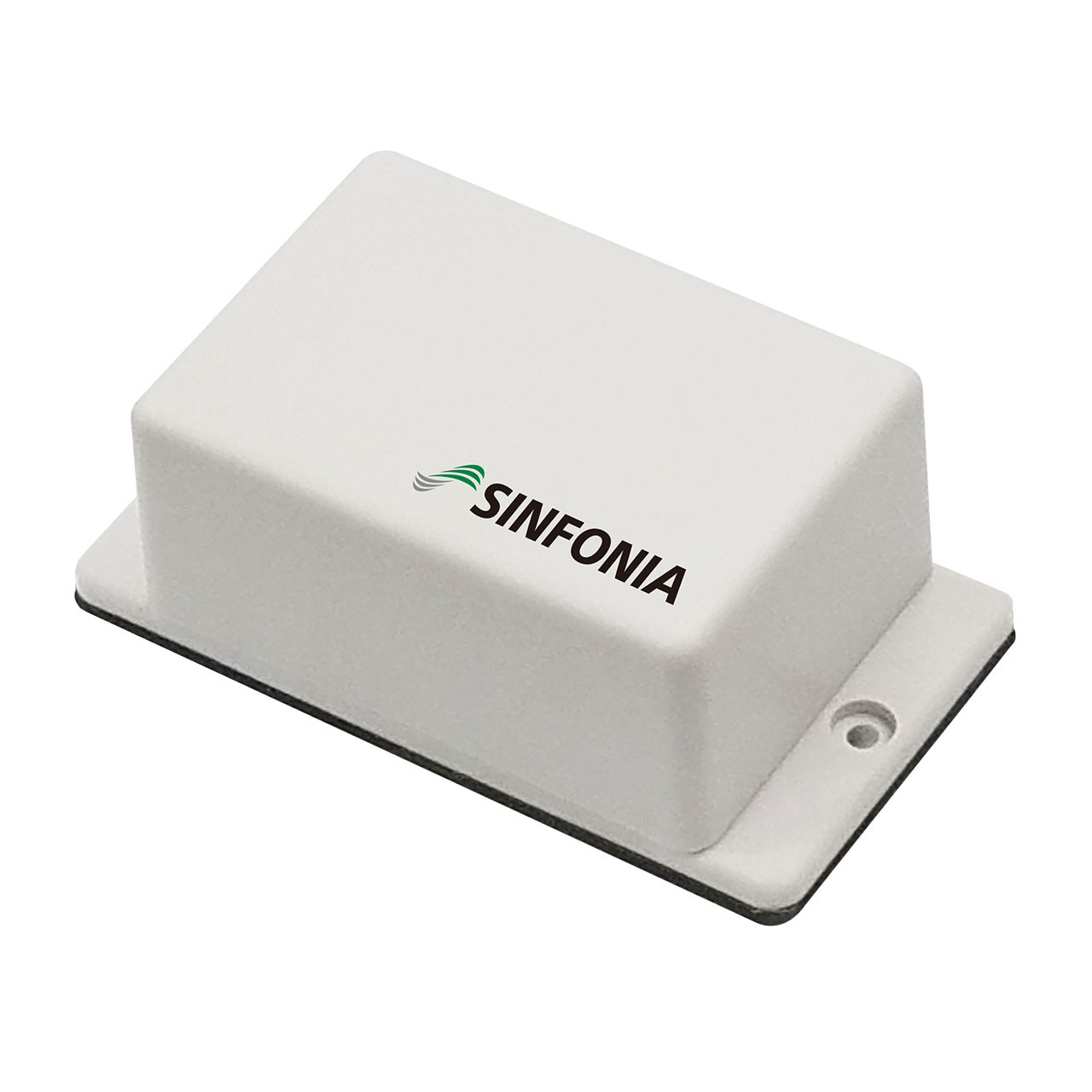

センサノード中継器
無線遠隔監視で設備保全に貢献。
無線のセンサーユニットで配線工事不要。安価で簡単に設置が可能。
加速度
周波数
振幅
温度
工事や温室に設置された装置の、加速度・周波数・振幅・温度を測定し、測定データをloTゲートウェイに送信します。

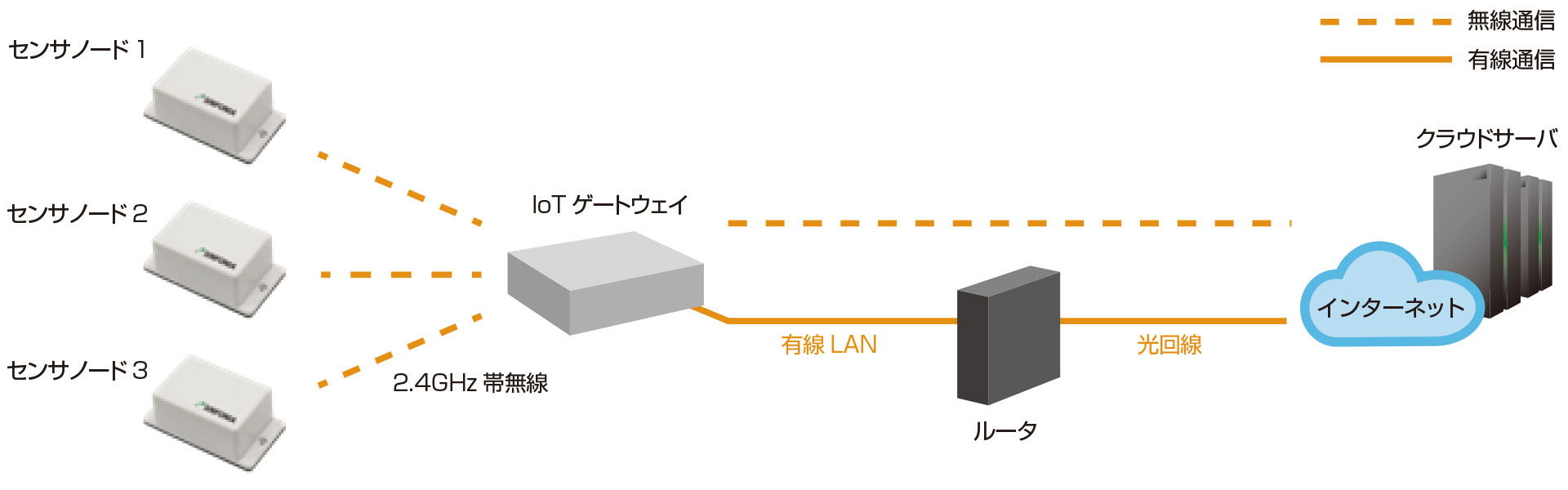

システム構成

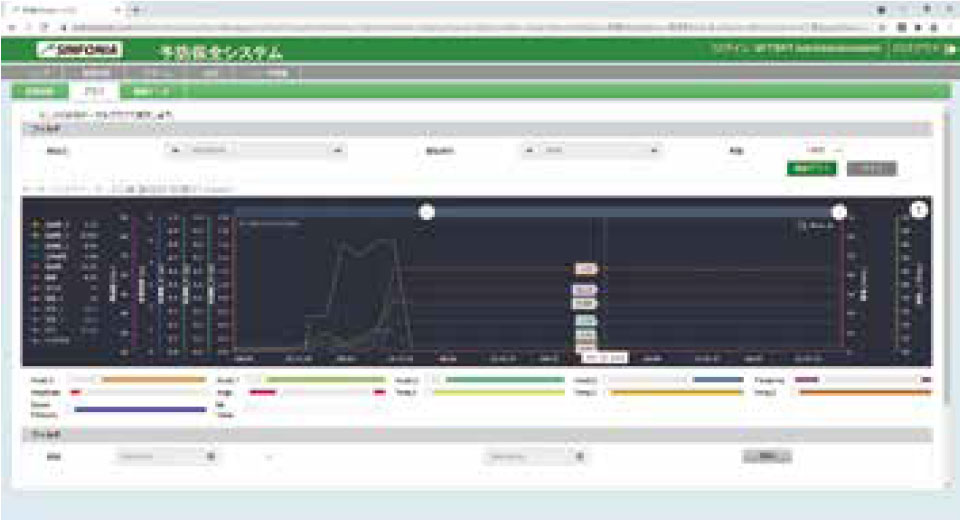

クラウドサーバWEB 画面
各設備について、拠点- 部門- 設備ごとの3階層で管理することができ、維持管理の高度化を支援します。
計測値をグラフにより表示し、各計測項目の変化を知ることができます。また、計測値が設定したアラーム値を超えた時に、警報のメールを登録先アドレスに送る、警報メールに対応しています。
仕様
| 動作温度 | －5～+60℃ |
|---|---|
| 湿度 | 20～98%RH（結露無きこと） |
| 使用雰囲気 | ダスト、可燃性、腐食性ガスなし（防水性能なし） |
| 材質 | ケース：難燃性ABS樹脂（UL94V-0） |
| 外形 | 90.4(W) x 47(H) x 50.4(D)mm |
| 重量 | 約250g（電池含む） |
| マイコン | ARM Cortex-M3 | |
|---|---|---|
| 通信 | 無線通信方式 | ZigBeePRO 準拠（2.4GHz 帯無線） RF出力5dbm（内蔵アンテナ） |
| データ送信周期 | ソフト変更により可変（最短5秒～） | |
| センサ | 温度 | －20～65℃±0.25℃（BOX内） |
| 加速度 | 加速度：0.00～8.00G 周波数：5.0Hz～70.0Hz 振幅：0.00～160.0mm |
|
| バッテリ電圧 | 2.5～3.8V | |
| スイッチ （筐体内） |
リセットスイッチ1点 電源スイッチ1点 |
|
| 電源 | 単2型塩化チオニルリチウム電池1本 DC3.6V8500mAh |
|
| 電池平均寿命 | 6ヶ月（10秒周期での通信） | |
| 固定方式 | マグネット固定orネジ固定（M3x2本）が可能 取付方向に制限あり（底面のみ取付可能） |
|

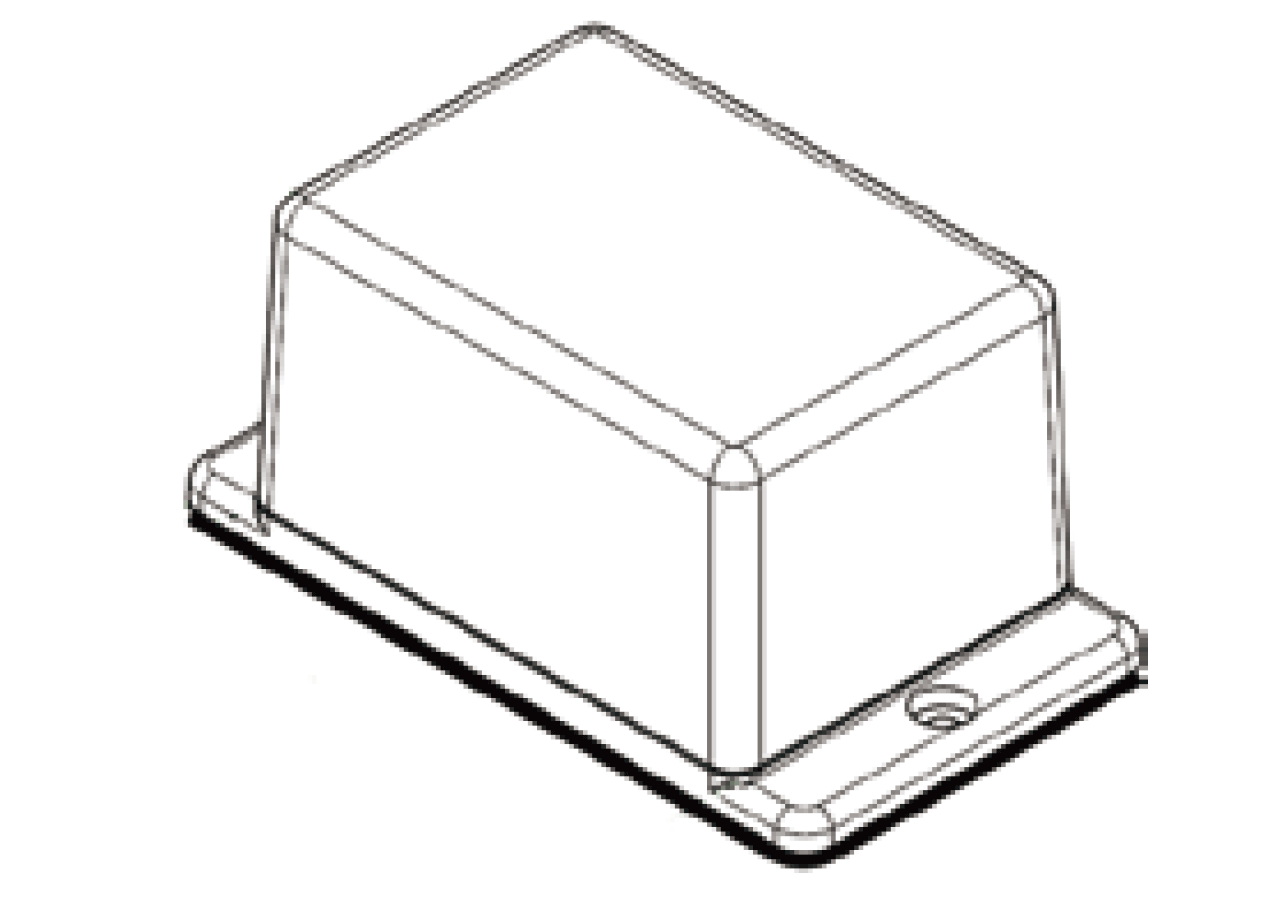

外形図
単位：mm

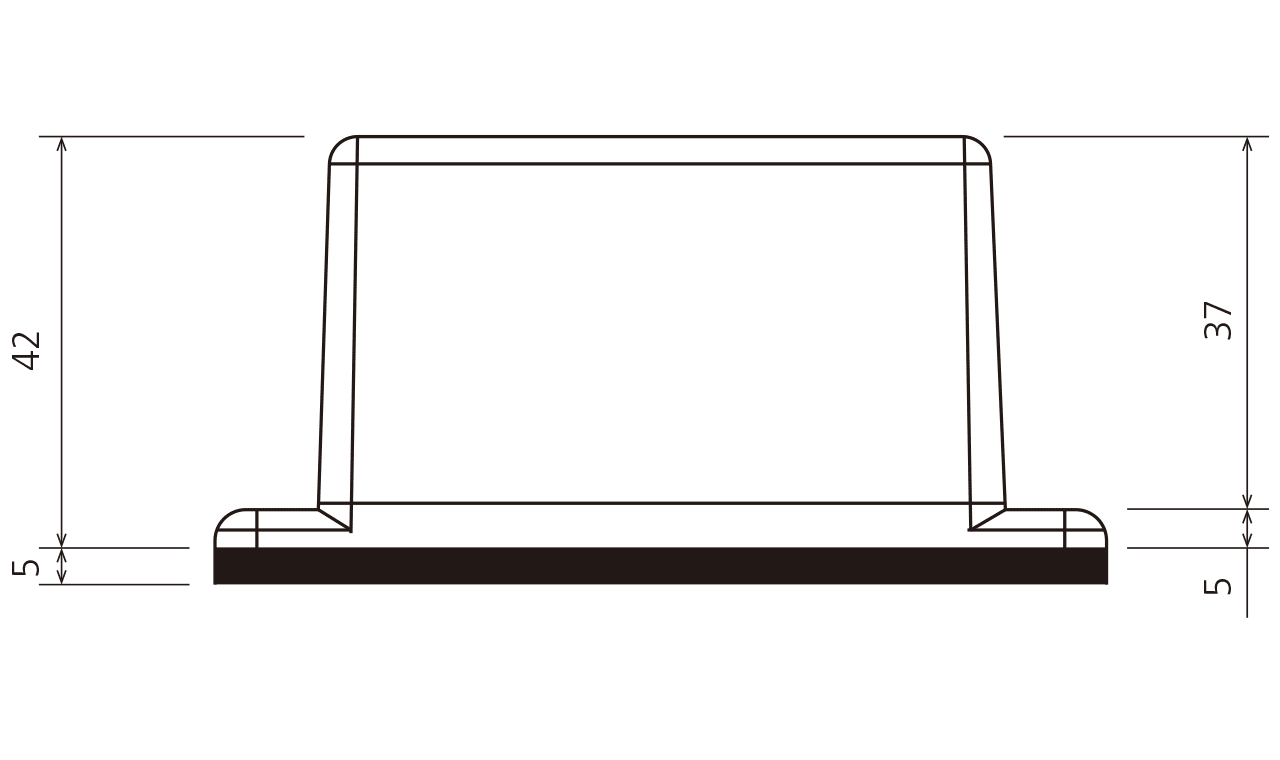

側面

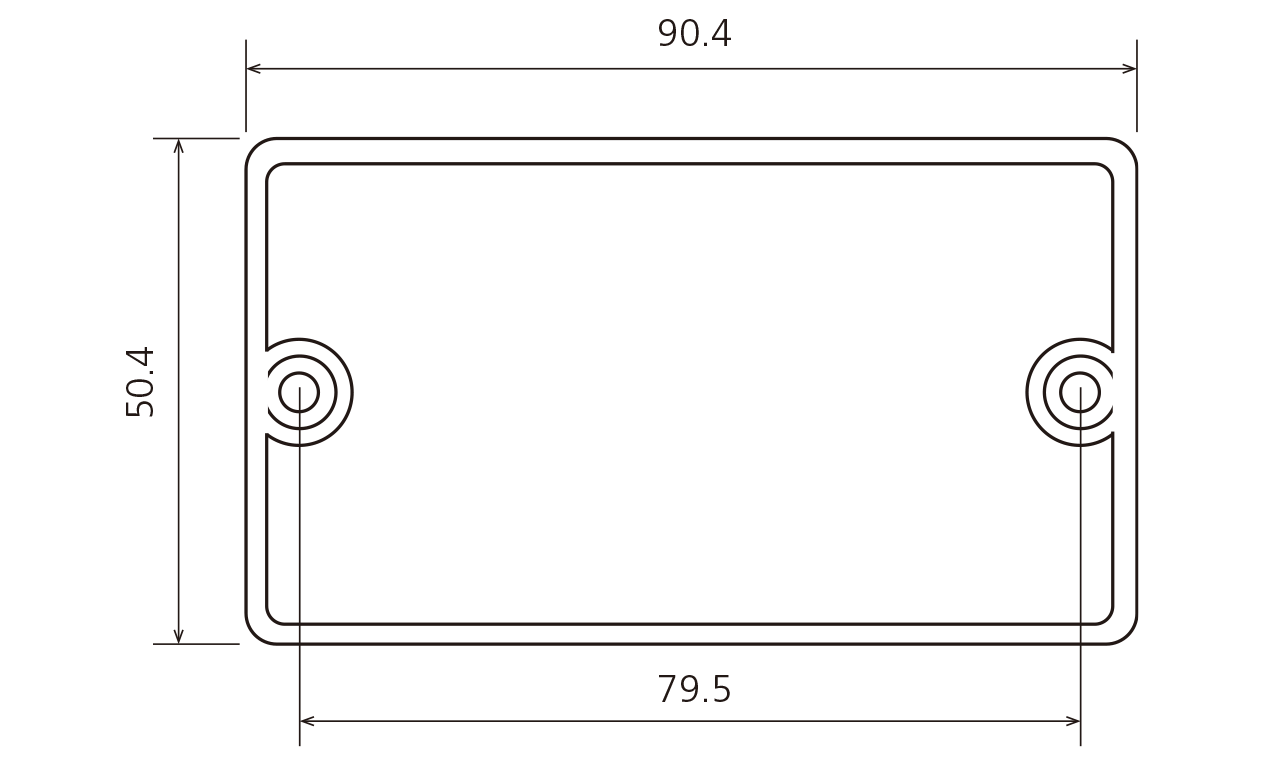

底面
