ワンボードコントローラ
オールインワン ボードタイプPLC
あらゆる制御をこれ1枚で実現！
デジタル・アナログ・パルスをオールインワンで制御、強力な通信機能でボード同士の連携や上位システムへのデータ通信など柔軟なシステム構成に対応。試作から量産までお客様の製品を制御します。（カスタム品 応相談）
特長
- あらゆる制御アプリケーション
リレー出力、汎用絶縁入出力の他に、アナログ入出力、高速パルス入出力、通信機能（Ethernet※1, RS-232C, RS485）を搭載しており、簡単なON/OFF制御から、モータの位置制御、温度制御、ネットワーク構築（Modbus対応）のシステムアップを実現します。
※1. Ethernetは、米国Xerox Corp. の登録商標です。 - ローコスト・省スペース化（外形寸法：220mm×135mm）
1枚の基板に全ての機能を搭載しており、ユニットを追加する必要がありません。また、機器組込に適した薄型サイズにより、ローコスト化、省スペース化に貢献します。 - ラダープログラミングツール（編集ソフト）
開発環境として、ラダープログラミングツール（編集ソフト）をご提供させて頂きます。貴社にてアプリの開発・編集が容易に可能です。
また、通信・特殊演算用命令などのカスタム関数作成も対応致します。 - 専用コントローラ設計
高速演算処理が必要な場合、Ｃ言語による専用プログラムを作成対応致します。また特定用途に専用設計した、カスタム基板の設計製作も対応致します。 - 通信機能
Modbus対応により各社タッチパネルが接続可能 - 拡張性
ワンボードコントローラ3枚をリモートI/Oとして増設可能
仕様
| 動作電源 | 5V 電源タイプ( 型式:EPLC-CP11-0524R) ／ 24V 電源タイプ( 型式:EPLC-CP11-2424R) | ||
|---|---|---|---|
| 動作温度 | 0～55℃ | ||
| 動作湿度 | 30～85％RH（ただし、結露の無いこと） | ||

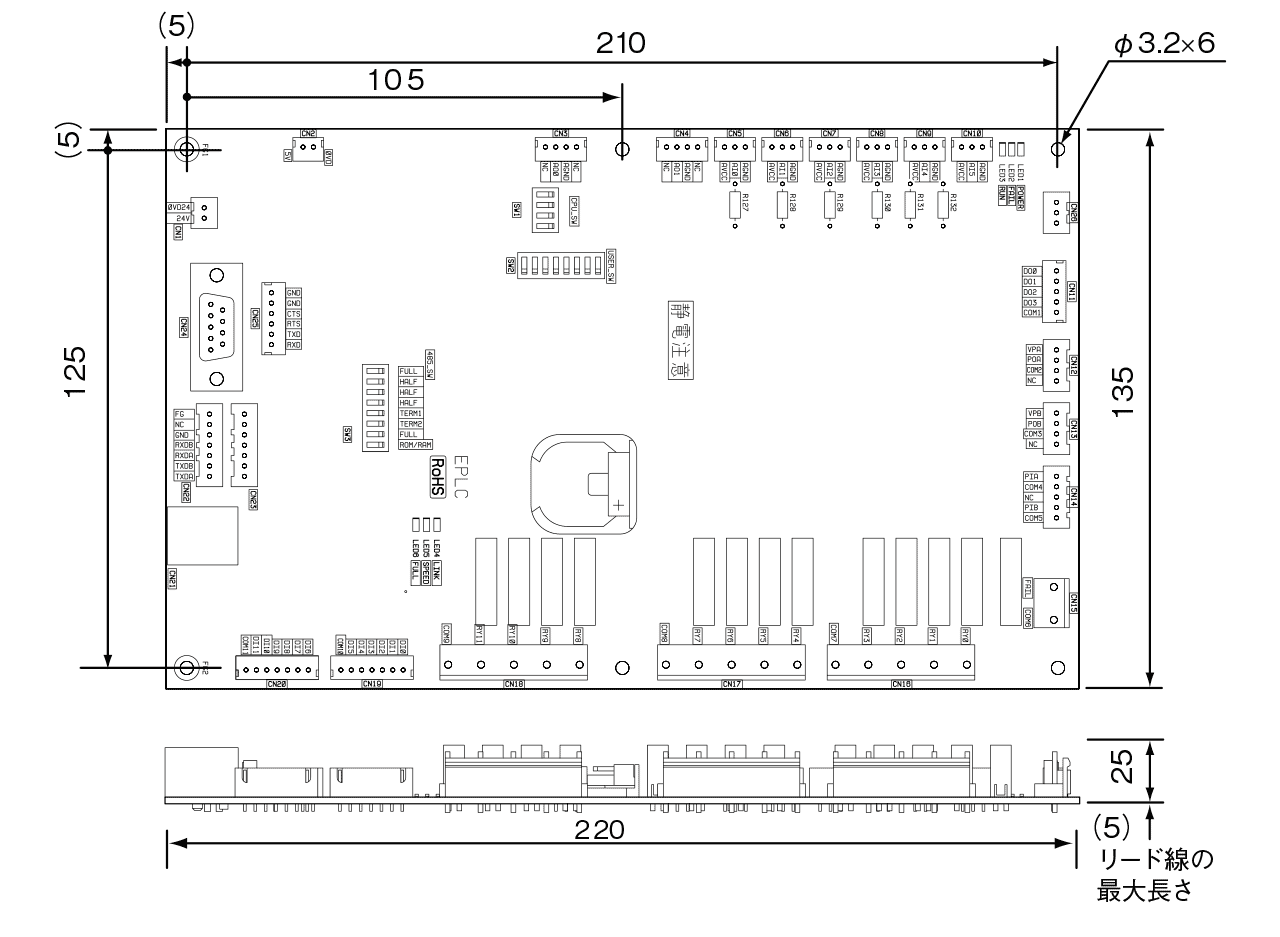

| 外形寸法 | 220mm×135mm | ||
| 構造 | 基板（ユニットケース無し） | ||
| LED表示 | POWER、RUN、FAIL | ||
| I/Oポート | 汎用絶縁入力（フォトカプラ） | 12点 | DC24V（6点/1コモン）※1 |
| 高速絶縁入力（フォトカプラ） | 2点 | DC24V、200kpps※1 | |
| リレー出力 | 12点 | AC250V/DC30V、3A/点5A/1コモン（4点/1コモン）、a接点 | |
| 汎用絶縁出力（オープンコレクタ） |
4点 |
DC5〜24V、50mA（4点/1 コモン） | |
| パルス／PWM出力（オープンコレクタ） | 2点 | DC5〜24V、50mA、200kpp | |
| アナログ入力 | 6点 | 0-5V 6点（分解能=12bit）、（4-20mA、サーミスタ入力に対応可） | |
| アナログ出力 | 2点 | 0-5V 2点、20mA（分解能=8bit） | |
| 通信ポート※2 | Ethernet | 1ch | 10BASE-T/100BASE-TX |
| RS-232C | 1ch | D-Sub 9pin（オス） | |
| RS485 | 1ch | DIP SW により全二重／半二重、終端抵抗有無 選択 | |
| プログラムポート | 1ch（RS-232Cに準拠） | ||
| CPU異常出力 | リレー出力1点（FAILと連動） | ||
| ユーザー入力 | ディップスイッチ 6点 | ||
| 時計機能 | 年、月、日、時、分、秒、曜日 | ||
| データバックアップ | コンデンサによるSRAM、時計バックアップ（バックアップ時間=1 時間）（コイン電池に対応可 ） | ||
| プログラム | ラダー言語 | ||
| ラダー周期、プログラム容量（実行可能命令数）※3 | 1msec（80 ステップ）/5msec（600 ステップ）/10msec（1200 ステップ）/100msec（12000 ステップ） | ||
| 耐振動 | 16.7Hz 振幅3ｍｍ XYZ 方向30分 | ||
| 耐衝撃 | 98m/s2 XYZ 方向に3回 | ||
1. I／0 5V、12V仕様はご相談ください
2. Modbus/RTU, Modbus/TCP
3. 参考値

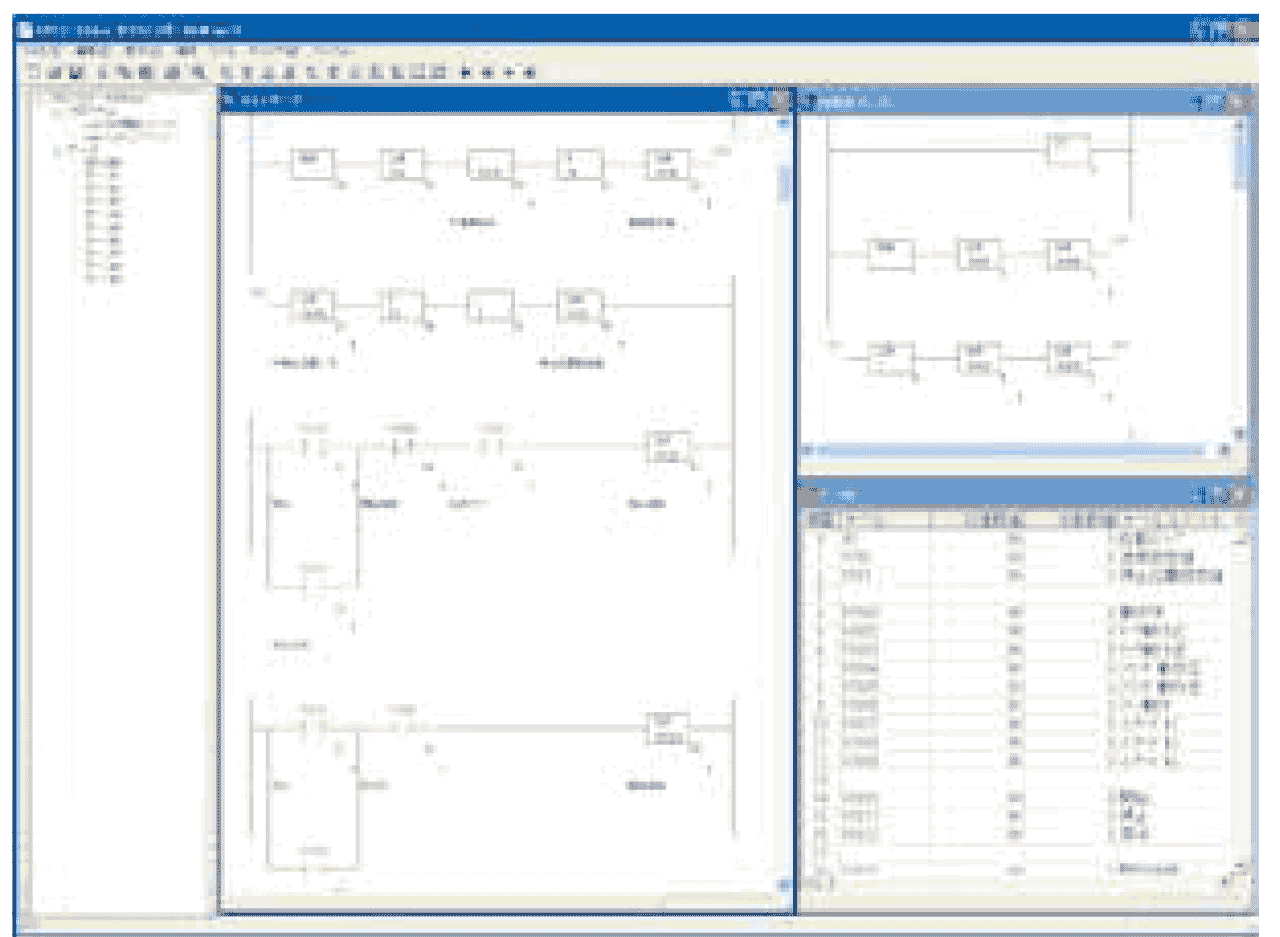

ラダー作成支援ソフトウエア
