アナログ入力ボード
絶縁型8ch-16bit AI0816
EtherCAT ®対応、最大128CH同期収集

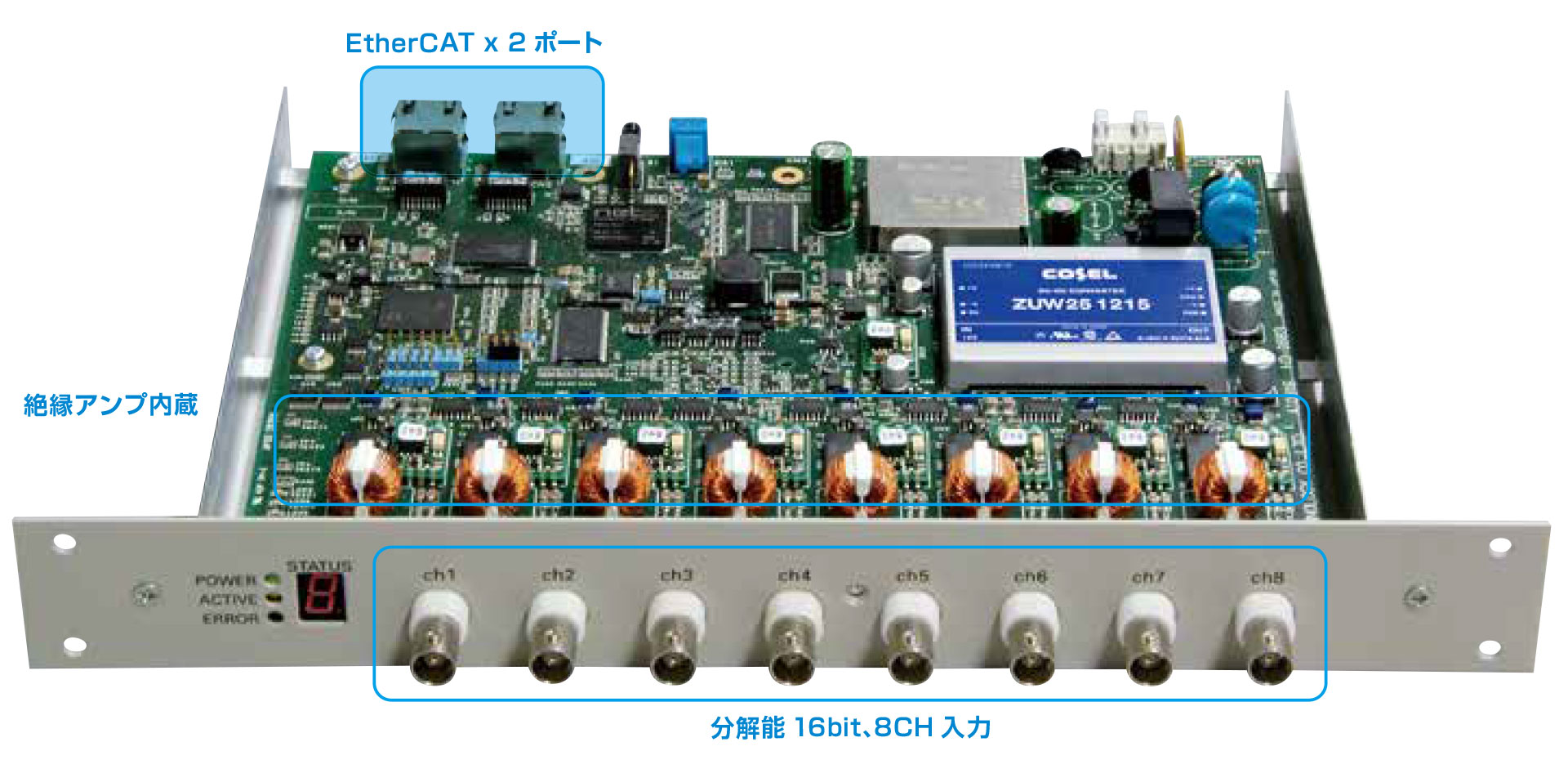

特長
- 分解能16bit、20kHz の高精細A/D コンバータを搭載
- 1 モジュールに8CH 搭載し、マルチプレクサで順次A/D 変換
- サンプルホールド回路により、全CH の入力を同期化
- 100Mbps のEtherCAT 通信を採用(※1)
- 最大16 モジュール(128CH)を連結可能
- サンプリング周期は最速50μsec(※2)
- 1msec、500μsec、200μsec、100μsec、50μsec からモジュール単位で選択可能(※3)
- 移動平均、1 次遅れフィルタ機能あり
- 絶縁アンプを内蔵、CH 間も絶縁
- 全温度範囲(0 ~ 55℃)で総合精度±0.1%(フルスケール)
- 19 インチラックに搭載可能
1. 通信方式はPDO 方式に対応。SDO 方式は非対応
2. EtherCAT マスターとの通信周期は1msec。時間内に収集したデータをバッファリングして送信
3. 128CH 接続の場合は、最高500μsec まで。全CH50μsec サンプリングする場合は最高32CH まで
仕様
入力 | CH数 | 8(各CH 絶縁入力) |
---|---|---|
絶縁耐圧 | 入力チャンネル間:500VDC、入力チャンネル-内部回路間:500VDC | |
コネクタ | BNC&端子台 | |
入力レンジ | ±10V(変換可能入力レンジ:±10.864V) | |
入力最大定格 | 下限:-15V 上限:+15V | |
信号周波数 | 20kHz | |
フィルタリング | コモンモードチョークコイル、ローパスフィルタ | |
分解能 | 16bit | |
変換周期 | 1msec/8CH 最高20倍サンプリング(50μsec/8CH)可能 | |
サンプル&ホールド | 全チャンネル同時サンプル&ホールド | |
総合精度 | ±0.1%(0 ~ 55℃、フルスケール) | |
通信部 | CH数 | IN 用1CH、OUT用1CH |
コネクタ | RJ-45 | |
通信速度 | 100Mbps | |
処理部 | プロトコル | EtherCAT |
AD入力制御 | ADC の制御及び,データ取得(8CH 入力/ マルチプレクサ) | |
変換周期制御 | モジュール単位で選択可能(8CH は固定) | |
スケーリング | 入力レンジの上下限の読み値を-32768 ~ 32767 の任意数値で設定可能 | |
オフセット | オフセット値を-8192 ~ 8192 の任意数値で設定可能 | |
フィルタ処理 | 1 次遅れフィルタまたは移動平均処理で、使用/ 未使用と設定値をチャネル毎に設定可能 | |
データホールド | チャネル毎に最大値および最小値を保持、任意のチャネルの保持データをリセット可能 | |
データ出力 | EtherCATコントローラへのデータ出力 | |
自己診断 | 起動時およびホストからの指令によるハードウェア診断、過大入力検知 | |
使用温度範囲 | 0 ~ 55℃(保存時-20 ~ 70℃) | |
使用周囲湿度 | 10 ~ 90%RH(結露の無い事) | |
電源電圧 | DC18.8 ~ 36.8V | |
消費電流 | 0. 5A(typ.)0. 76A(max.)24. 0V 時 | |
サイズ | 240mm×200mm | |
重量 | 500g |

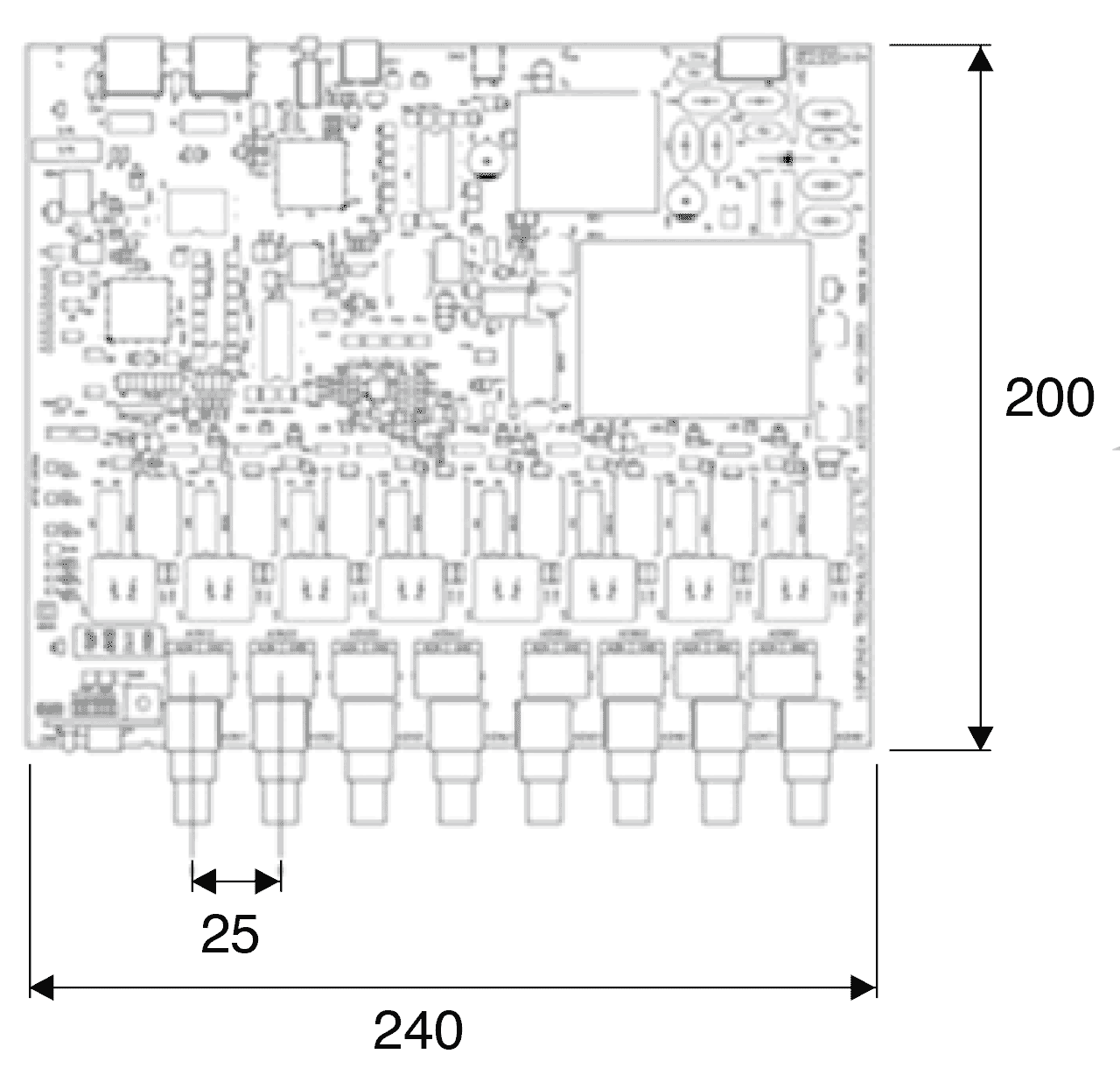

外形寸法図
単位:mm
接続例

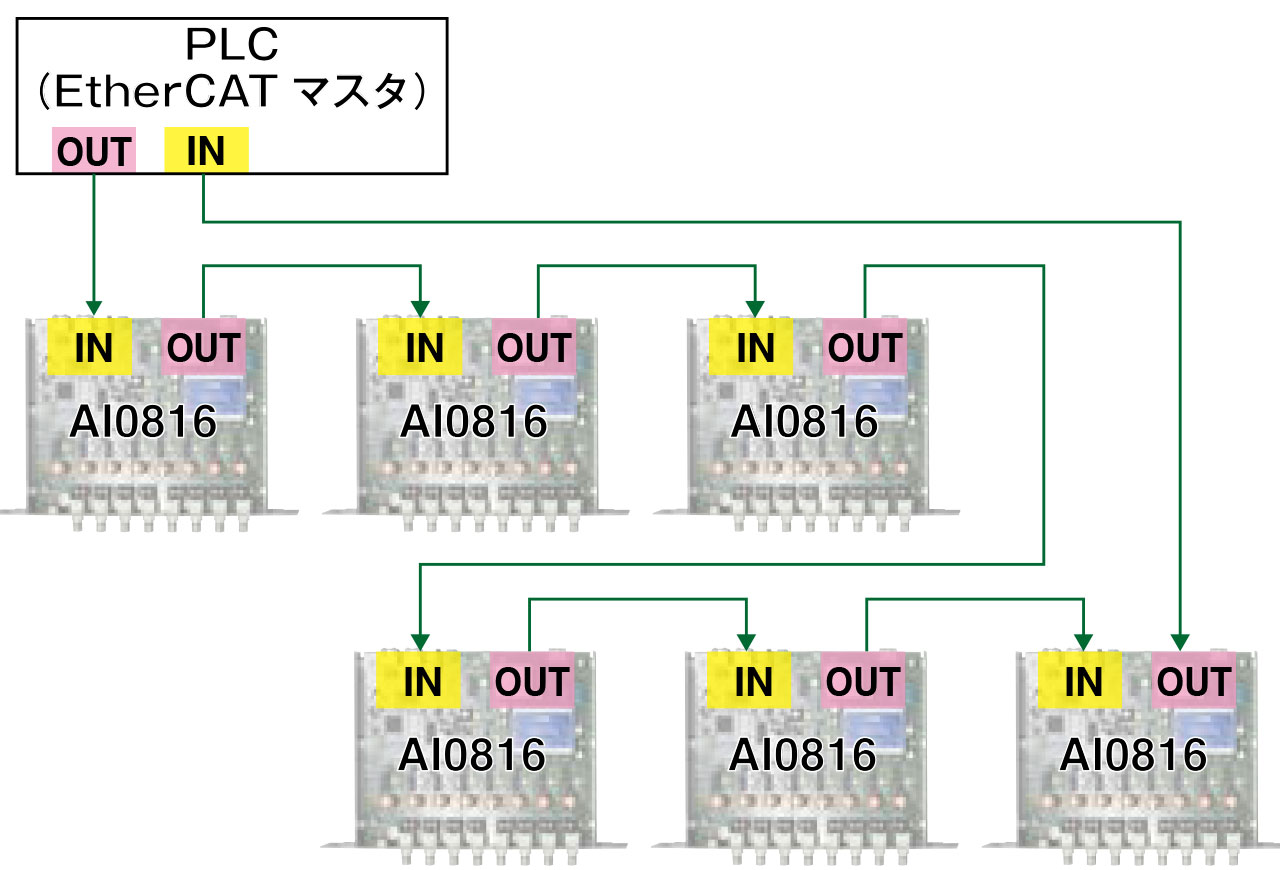

- EtherCATマスタ機能を持つPLCと接続
- AI0816を最大16枚(128CH)接続
- 全128CHを1ms周期で収集
