CLC-1525HT
突合せ軸形クラッチユニット
受注生産品
ワーナークラッチ単体をコンパクトなブラケットに内蔵したクラッチユニットです。EP形/EPS形と同様に入力軸・出力軸付のため、取付がきわめて簡単です。
| 型式 | CLC-1525HT |
|---|---|
| 静摩擦トルク Nm | 1800 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 143 |
| 質量 kg | 203 |
1. CLC-1525HT形は直結でご使用ください。
2. オプションとして防じん塩ビカバーを用意しています。
3. 内蔵クラッチはCLC専用仕様となっています。

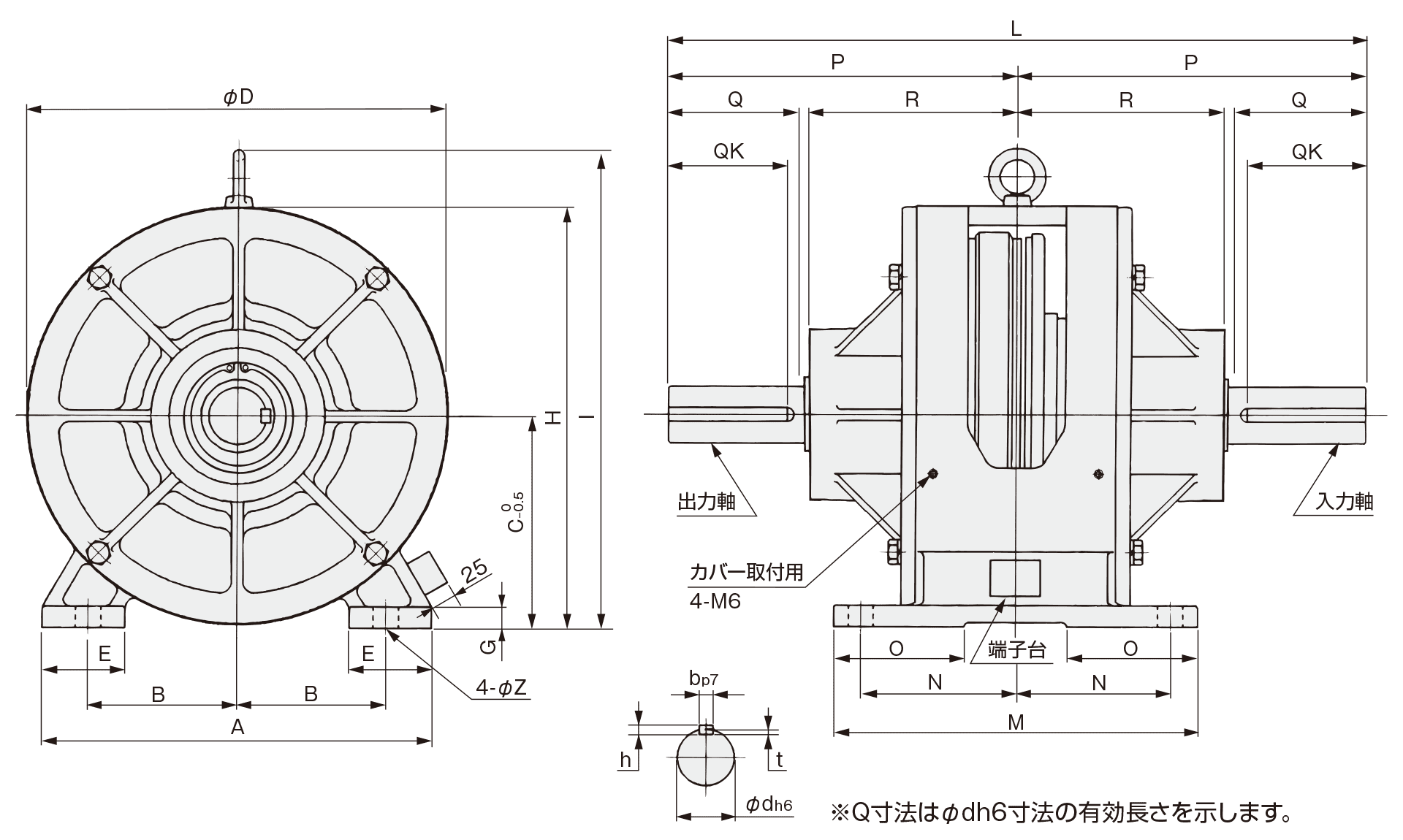

単位：mm
| 径方向 | |
|---|---|
| A | 446 |
| B | 170 |
| C | 233 |
| D | 456 |
| E | 95 |
| G | 26 |
| H | 461 |
| I | 521 |
| 軸方向 | |
|---|---|
| L | 682 |
| M | 372 |
| N | 146 |
| O | 141 |
| P | 341 |
| R | 199 |
| Z | 26 |
| 軸端 | |
|---|---|
| Q | 137 |
| QK | 120 |
| d | 75 |
| b | 20 |
| h | 13 |
| t | 7 |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
CLC-1525HT
DXFファイル136 KB
