クラッチ・ブレーキ

TB-1000/IMP

テンションブレーキ

受注生産品

張力制御用として設計・製作された摩擦形乾式単板構造の電磁ブレーキです。摩擦形ながらスリップサービスに適した特殊な摩擦板とアーマチュアの採用により、滑らかなスリップ特性を実現しており、文字通りテンション専用ブレーキとして紙・繊維フィルム・電線などの張力制御に優れた威力を発揮します。

型式 TB-1000/IMP
静摩擦トルク Nm 120
定格電圧 DC-V 24
消費電力 W(at75°C) 27
質量 kg 13

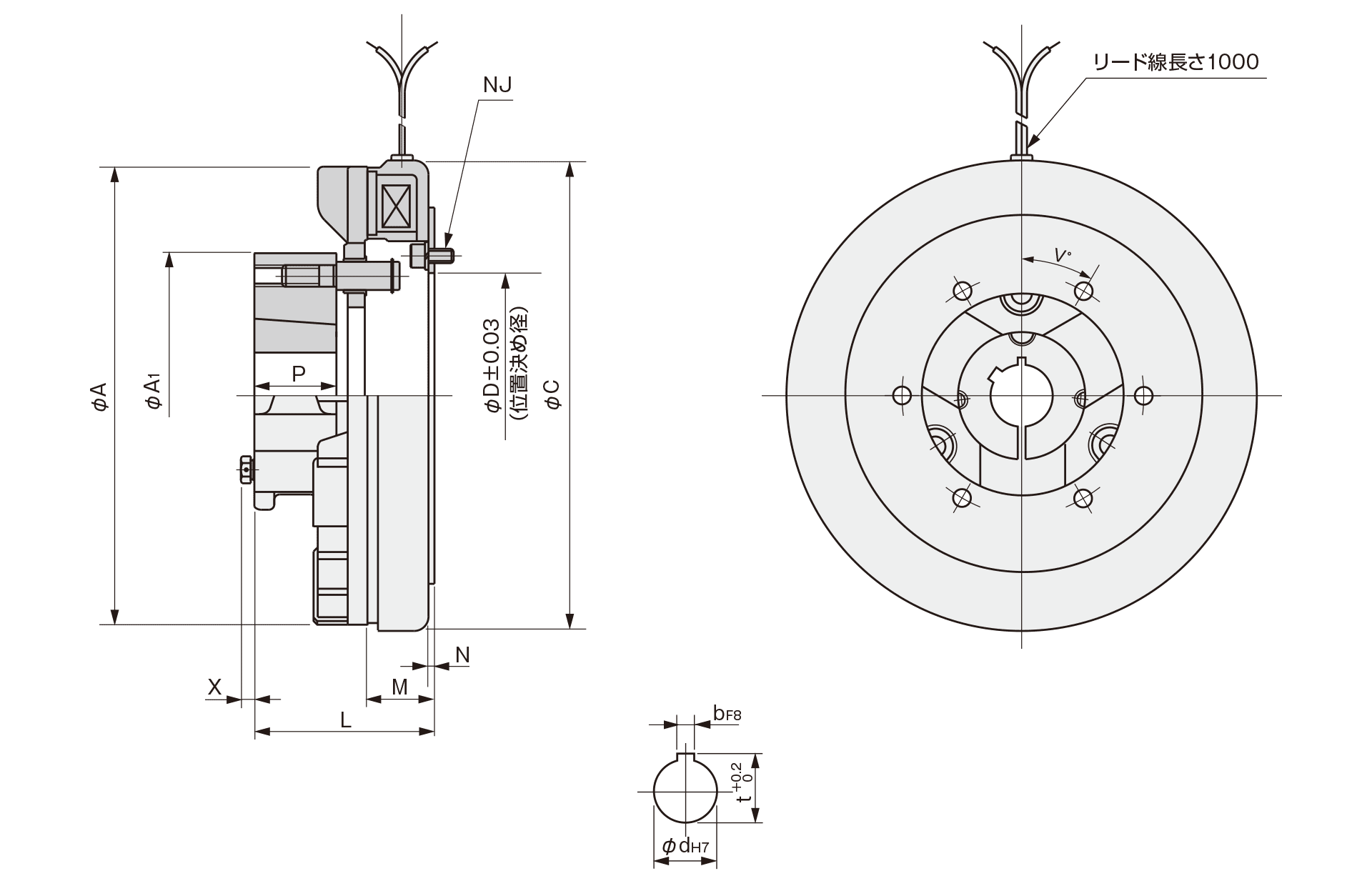

単位:mm

径方向
A 258
A1 158.7
C 256
D 136.57
軸方向
L 100.3
M 37
N 3.3
P 48.4
X 7.5
取付
NJ 本数 6
ピッチ円直径 155.6
ボルト M8×16
30
軸端
d 48
b 12
t 51

CAD

CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。

掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
