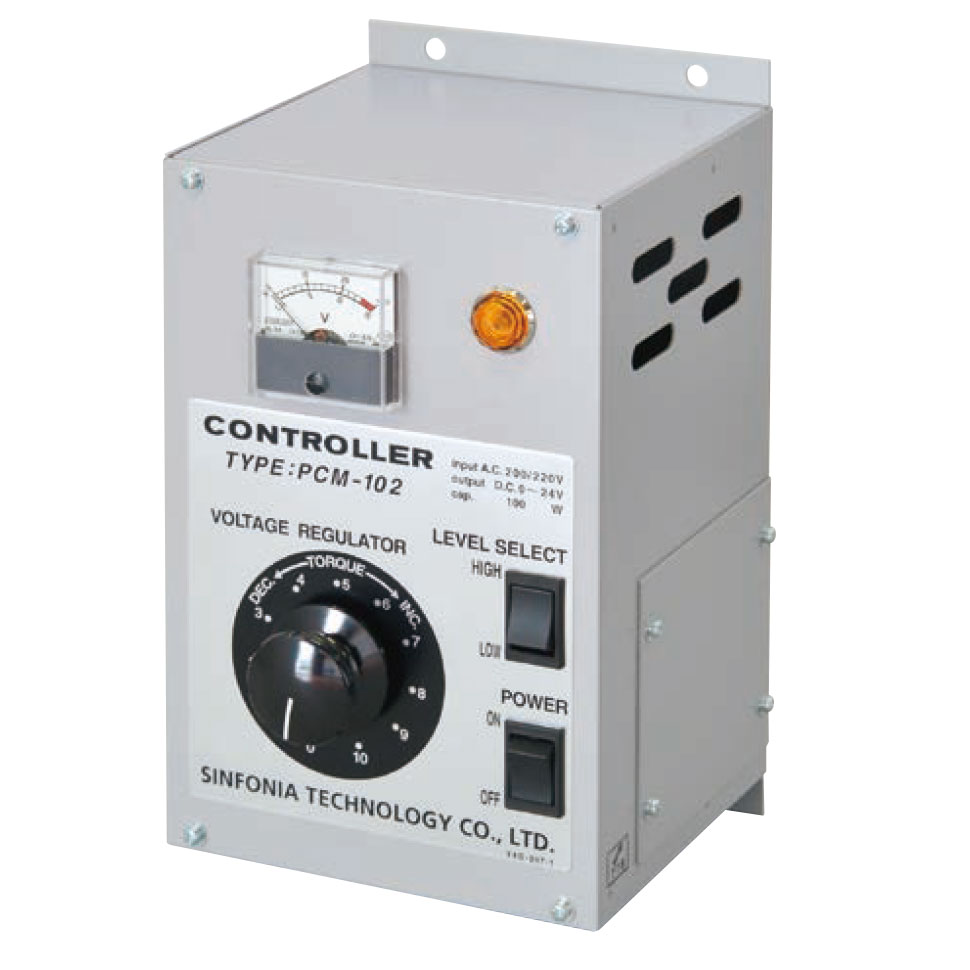

PCM制御器
本装置は、手動で盤面のボリュームにてトルクを広範囲で可変できるようにした制御装置です。巻径の変化を手動で調整したり、一定トルクを発生させる用途に適しています。
特長
- 広範囲なトルク制御ができる
手動でトルクを広範囲で設定できトルク調整範囲の大きなトルクリミッタの用途に使用できます。 - 取扱い、操作が容易
電圧指示計を見ながら電圧調整で自在、かつ容易に最適トルクが設定できます。

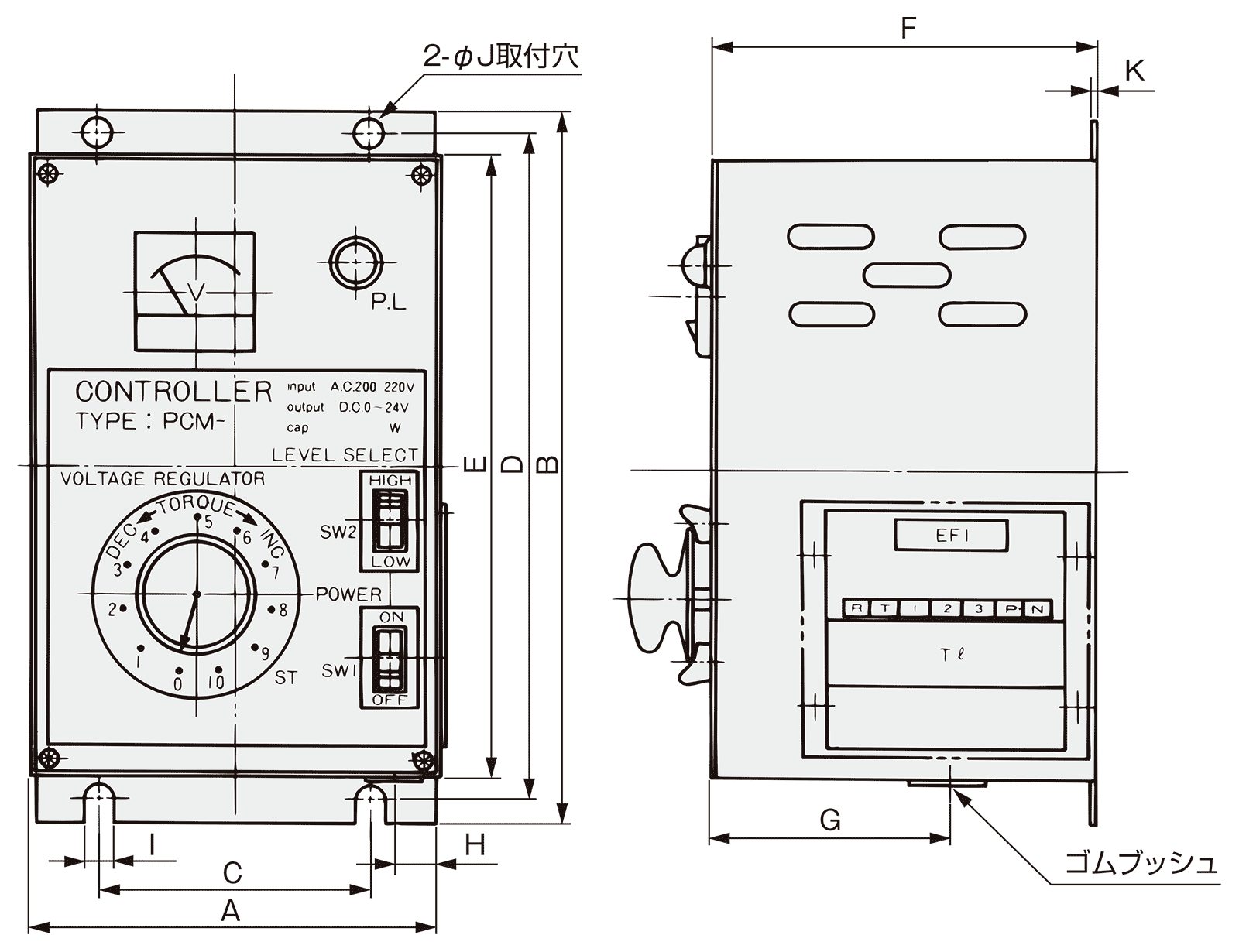

外形寸法図
寸法表
単位：mm
| 型式 | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PCM-102 | 141 | 246 | 90 | 231 | 216 | 127 | 79 | 21 | 7 | 7 | 1.2 |
| PCM-202 | 141 | 260 | 90 | 245 | 230 | 150 | 77 | 21 | 7 | 7 | 1.2 |
仕様
| 形式 | PCM-102 | PCM-202 |
|---|---|---|
| 入力電圧 | AC200/220V 50/60Hz |
AC200/220V 50/60Hz |
| 容量 | 100W | 150W |
| 出力 (切替可能) |
HIGH:DC0～24V LOW :DC0～12V |
HIGH:DC0～24V LOW :DC0～12V |
| 定格 | 連続 | 連続 |
| 質量 | 7.0kg | 8.8kg |
| 塗装色 | マンセル N-7 | マンセル N-7 |
| 主な適用機種 | POC/POB-0.3～20 PRB-1.2～20 |
POC/POB-20、40～80 |

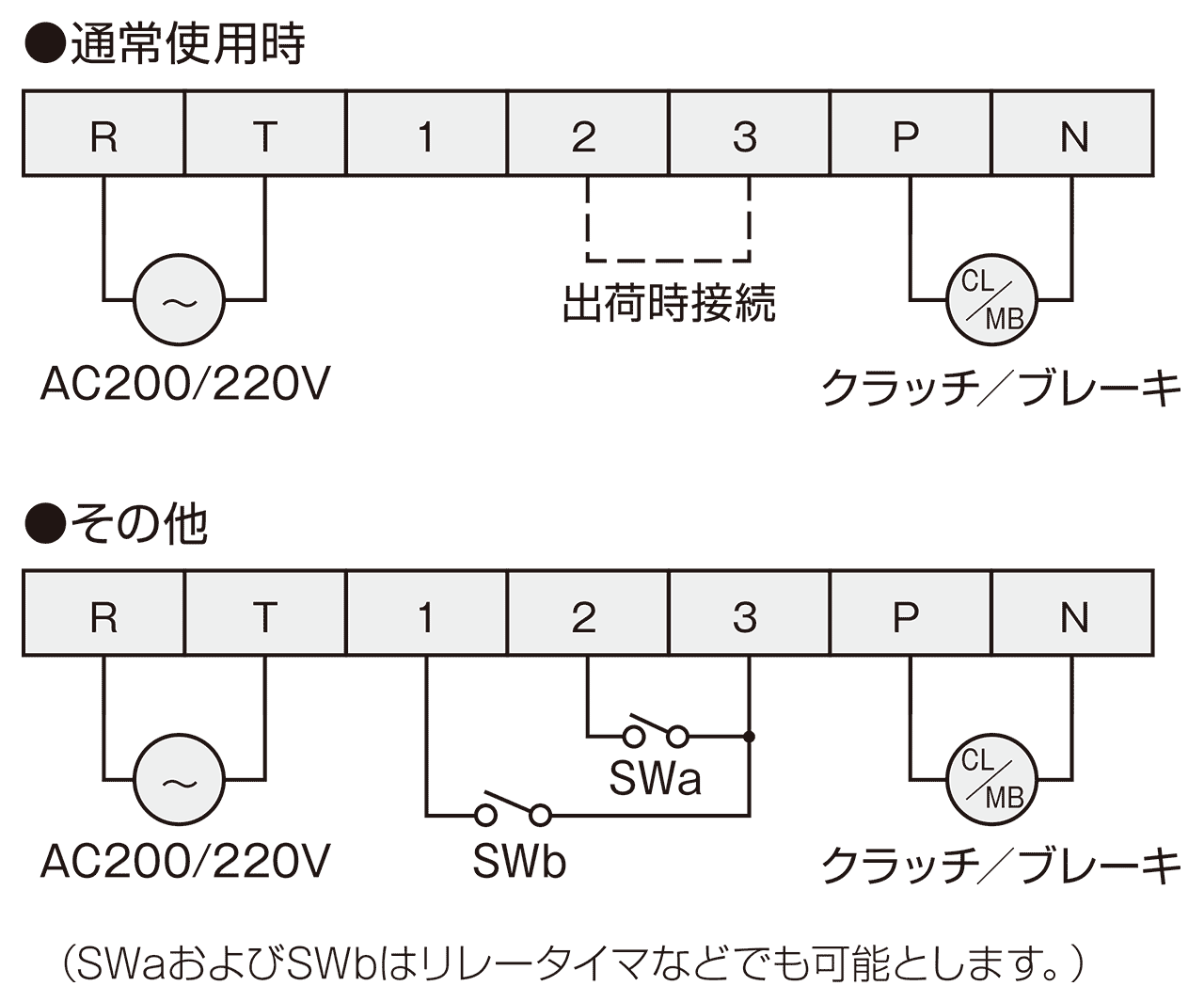

入出力端子結線図
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
