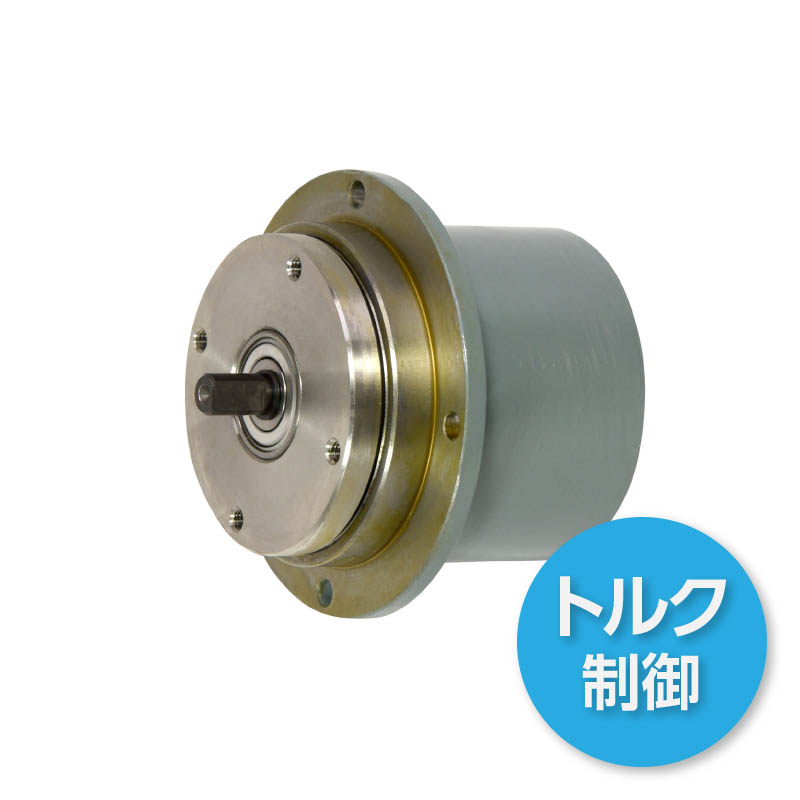

PMC-10A₃
自然冷却式マイクロパウダクラッチ
特殊な磁性粉体（パウダ）を介してトルクを伝達・制御するパウダクラッチ。その独特な原理構造に加え、当社独自の理想的パウダと最新の構造設計により、トルク制御やスリップ使用の分野では、まさに並ぶものがない最高クラスの製品です。性能と信頼性を決定付けるパウダは、独自の材質と特殊製法によりほぼ球状を実現。自他共に認める理想のパウダクラッチです。
| 型式 |
PMC-10A3 |
|---|---|
| 定格トルク Nm | 1 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 13.5 |
| 質量 kg | 0.90 |

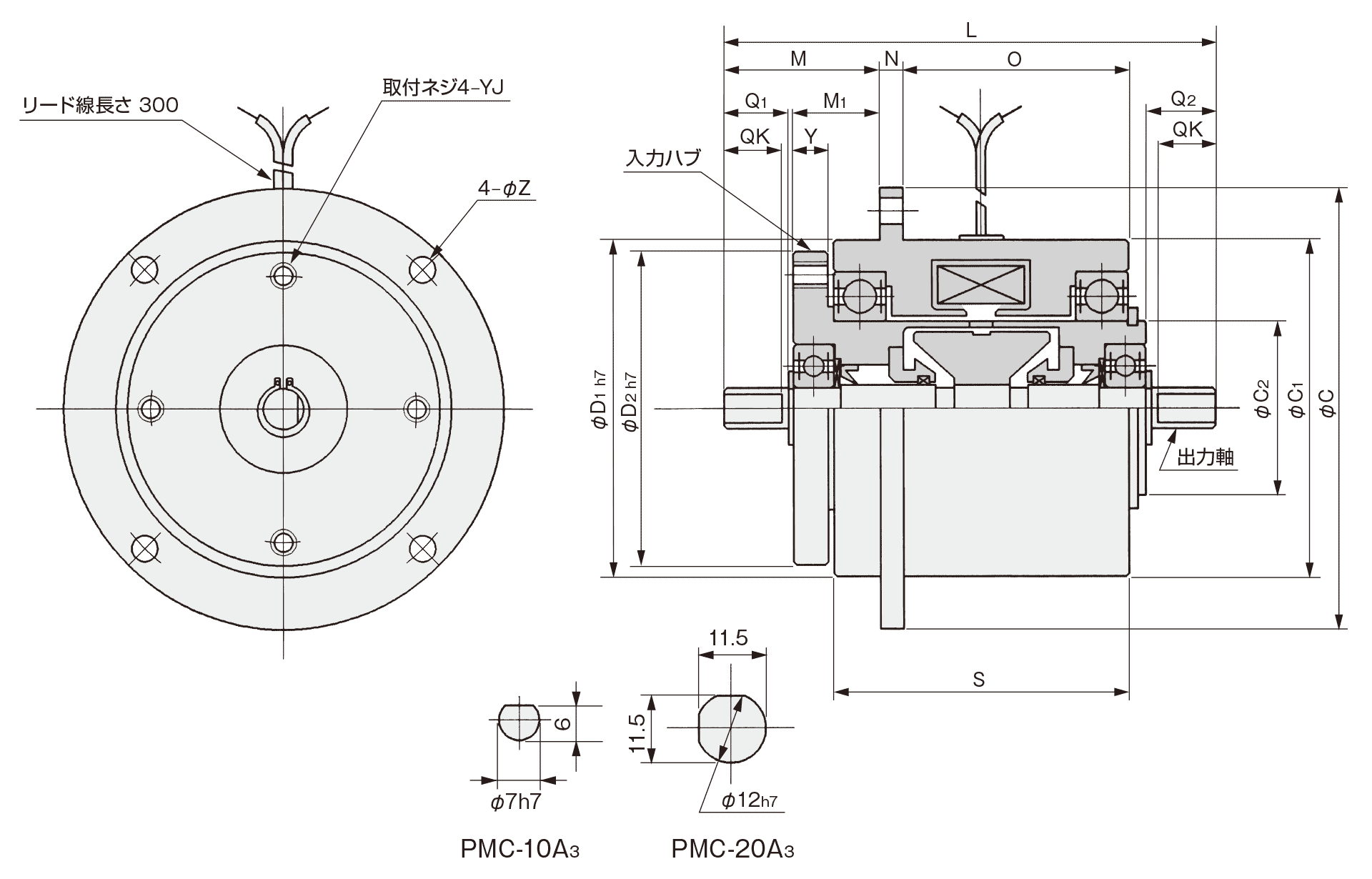

単位：mm
| 径方向 | |
|---|---|
| C | 76 |
| C1 | 58 |
| C2 | 30 |
| D1 | 58 |
| D2 | 54 |
| 軸方向 | |
|---|---|
| L | 85 |
| M | 27 |
| M1 | 15 |
| N | 4 |
| O | 39 |
| S | 51 |
| Y | 6 |
| 取付 | ||
|---|---|---|
| Z | ||
| ピッチ円 直径 |
68 | |
| 穴 | 4.5 | |
| YJ | ||
| ピッチ円 直径 |
46 | |
| ネジ | M4 x 6 | |
| 軸端 | |
|---|---|
| Q1 | 11 |
| Q2 | 12 |
| QK | 10 |
CAD（2D/3D）
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
PMC-10A3
