SE-100
スプリングクローズ大形クラッチ
受注生産品
| 型式 | SE-100 |
|---|---|
| 静摩擦トルク Nm | 2500 |
| 定格電圧 DC-V | 36 |
| 消費電力 W(at75°C) | 50 |
| 質量 kg | 81 |
カバーはオプションです。必要な場合はご注文の際その旨お申し出ください。

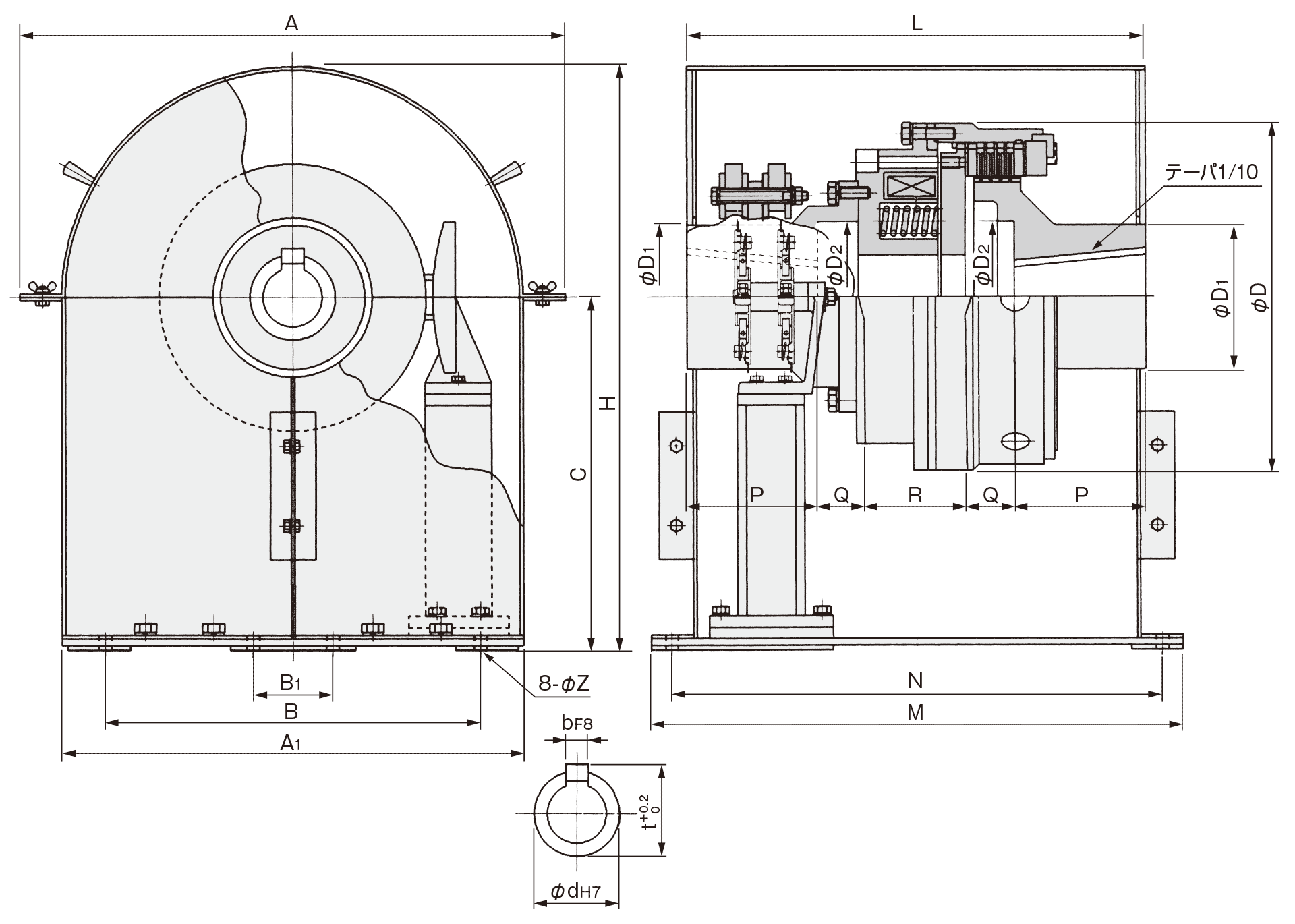

単位：mm
| 径方向 | |
|---|---|
| A | 480 |
| A1 | 406 |
| B | 330 |
| B1 | 70 |
| C | 311 |
| H | 514 |
| 軸方向 | |
|---|---|
| L | 403 |
| M | 467 |
| N | 431 |
| Z | 11 |
| 内部 | |
|---|---|
| φD | 305 |
| φD1 | 127 |
| φD2 | 133 |
| P | 115 |
| Q | 35.7 |
| R | 101.6 |
| 軸穴 | |
|---|---|
| d | 75 |
| b | 20 |
| t | 81 |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
SE-100
DXFファイル172 KB
