PTB-40BL₃
ヒートパイプ冷却式パウダブレーキ
ヒートパイプ冷却式電磁パウダブレーキは、当社の永年にわたる電磁パウダクラッチ／ブレーキの実績に、NASAで開発された伝熱素子ヒートパイプを組み合わせたパウダブレーキの傑作です。このヒートパイプ式パウダブレーキをさらにパワーアップさせたのがPTB-BL₃です。抜群の熱放散能力で水冷式をも上回る許容スリップ工率を実現。多くの分野でより過酷な仕事に安定した性能を発揮します。
| 型式 |
PTB-40BL₃ |
|---|---|
| 定格トルク Nm | 400 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 92 |
| 質量 kg | 85 |

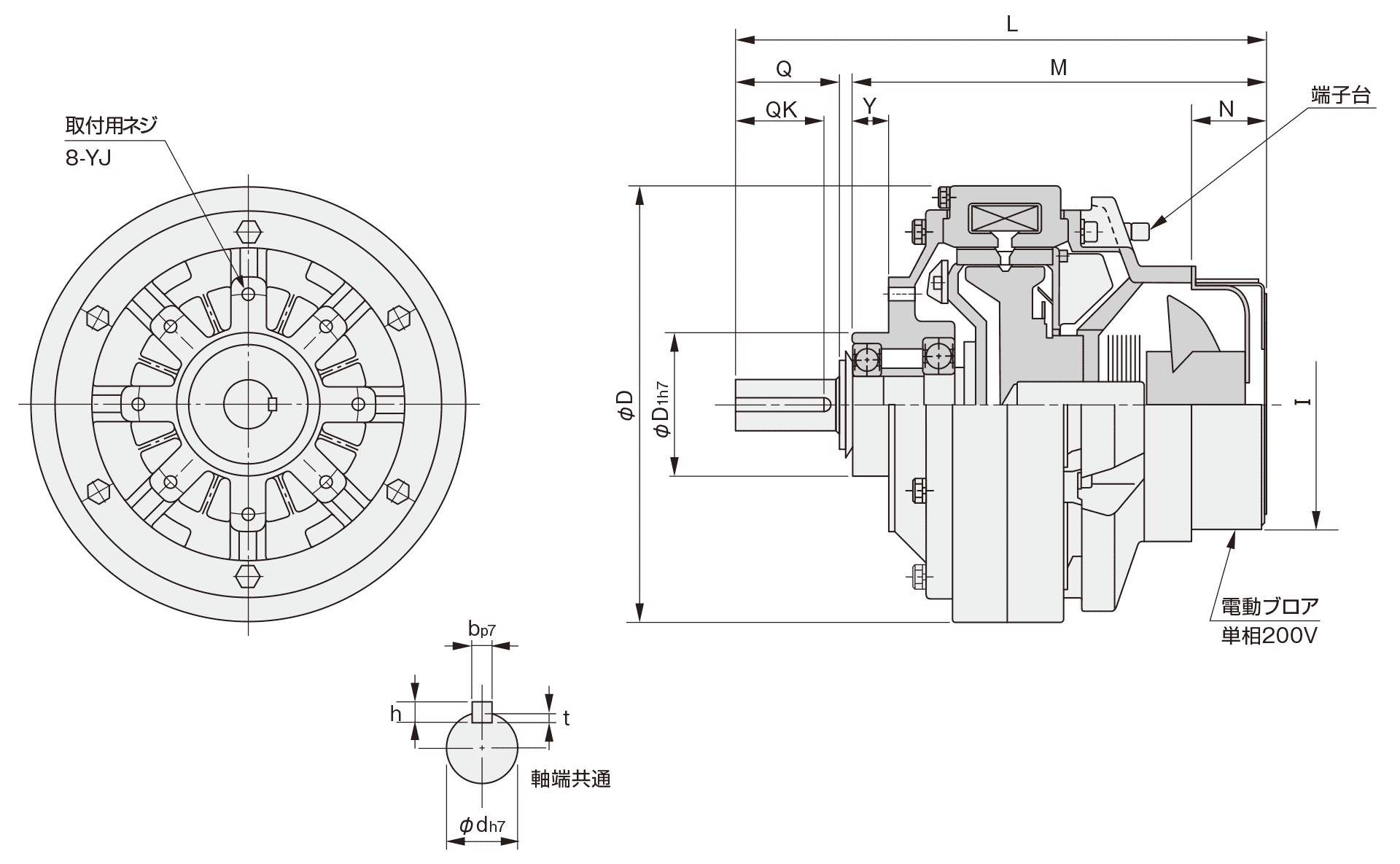

単位：mm
| 径方向 | |
|---|---|
| D | 395 |
| D1 | 130 |
| i | φ222 |
| 縦方向 | |
|---|---|
| L | 482 |
| M | 376 |
| N | 68 |
| Y | 33 |
| 取付 | ||
|---|---|---|
| YJ | ピッチ円 直径 |
200 |
| ネジ | M12×20 | |
| 軸端 | |
|---|---|
| Q | 92 |
| QK | 80 |
| d | 45 |
| b | 12 |
| h | 8 |
| t | 4.5 |
CAD（2D/3D）
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
