TB-400/FMS
テンションブレーキ
受注生産品
張力制御用として設計・製作された摩擦形乾式単板構造の電磁ブレーキです。摩擦形ながらスリップサービスに適した特殊な摩擦板とアーマチュアの採用により、滑らかなスリップ特性を実現しており、文字通りテンション専用ブレーキとして紙・繊維フィルム・電線などの張力制御に優れた威力を発揮します。
| 型式 | TB-400/FMS |
|---|---|
| 静摩擦トルク Nm | 10 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 8 |
| 質量 kg | 2.2 |

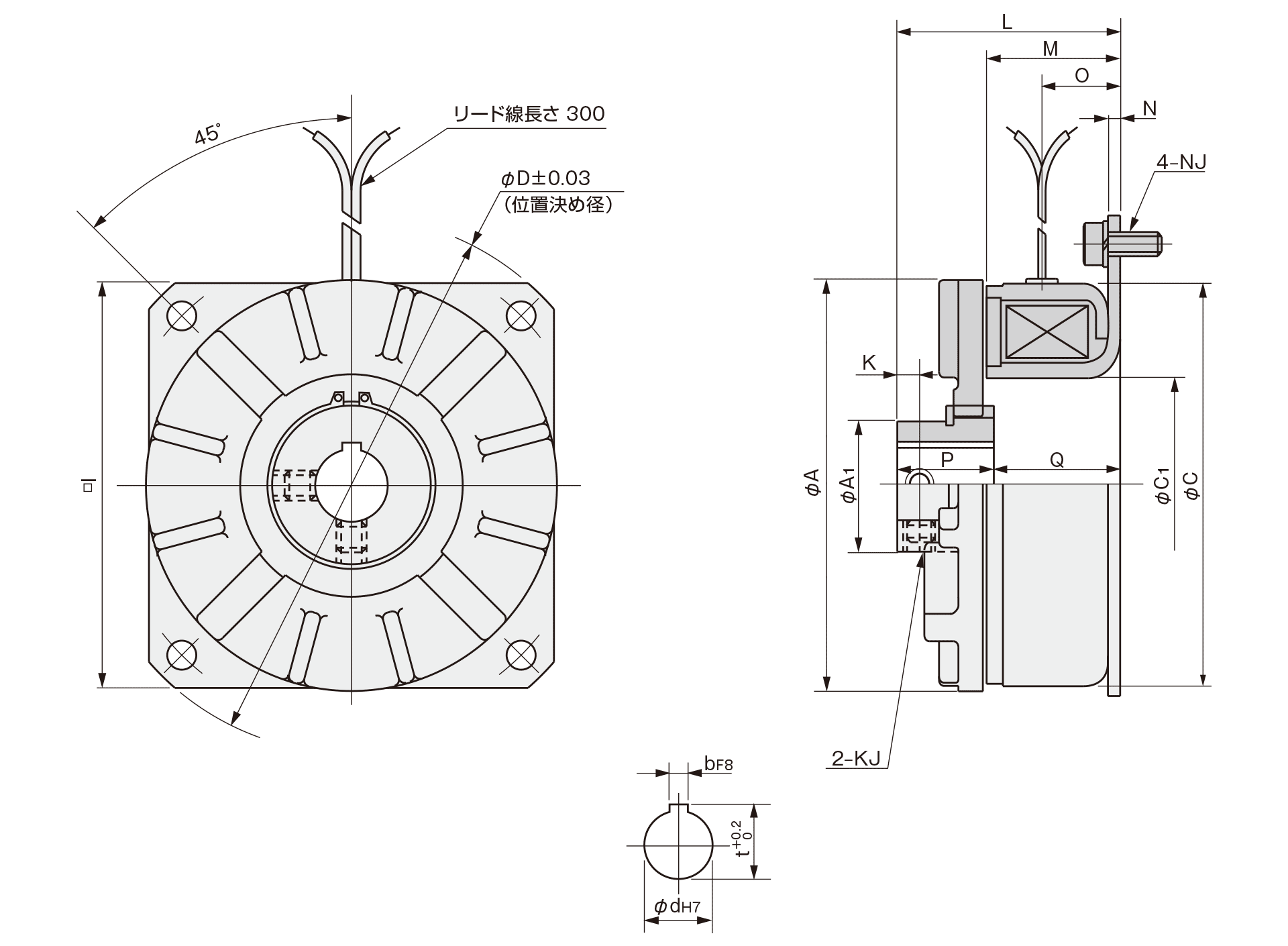

単位：mm
| 径方向 | |
|---|---|
| A | 105 |
| A1 | 31.75 |
| C | 102 |
| C1 | 60 |
| D | 142.85 |
| I | 108 |
| 軸方向 | |
|---|---|
| L | 51 |
| M | 31 |
| N | 3.5 |
| O | 17.7 |
| P | 22.2 |
| Q | 28.8 |
| 取付 | ||
|---|---|---|
| K | 4.8 | |
| KJ | M6 | |
| NJ | ピッチ円直径 | 127.0 |
| ボルト | M6×18 | |
| 軸穴 | |
|---|---|
| d | 18 |
| b | 5 |
| t | 20 |
CAD
CADデータから得られる情報は、表記寸法以外は参考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
TB-400/FMS
DXFファイル74 KB
