MEシリーズ
微小部品やチップ部品の高速・高精度ハンドリングを実現。コンパクトな設計で、あらゆる微小部品に幅広く適用できます。
傷つきやすく、壊れやすいデリケートな部品の安定供給・自動搬送用として最適設計を行い、高速・高精度のパーツハンドリングを実現しました。また、振動の細かい全波駆動を採用。ソフトスタートも可能になり、電子部品はもちろん、時計、カメラなど、あらゆる微小部品に幅広く適用できます。さらに、本体は極めてコンパクトなので、わずかなスペースにも設置できます。
![](https://www.sinfo-t.jp/application/files/3516/5899/1725/mini-me-product.jpg)
外形寸法図

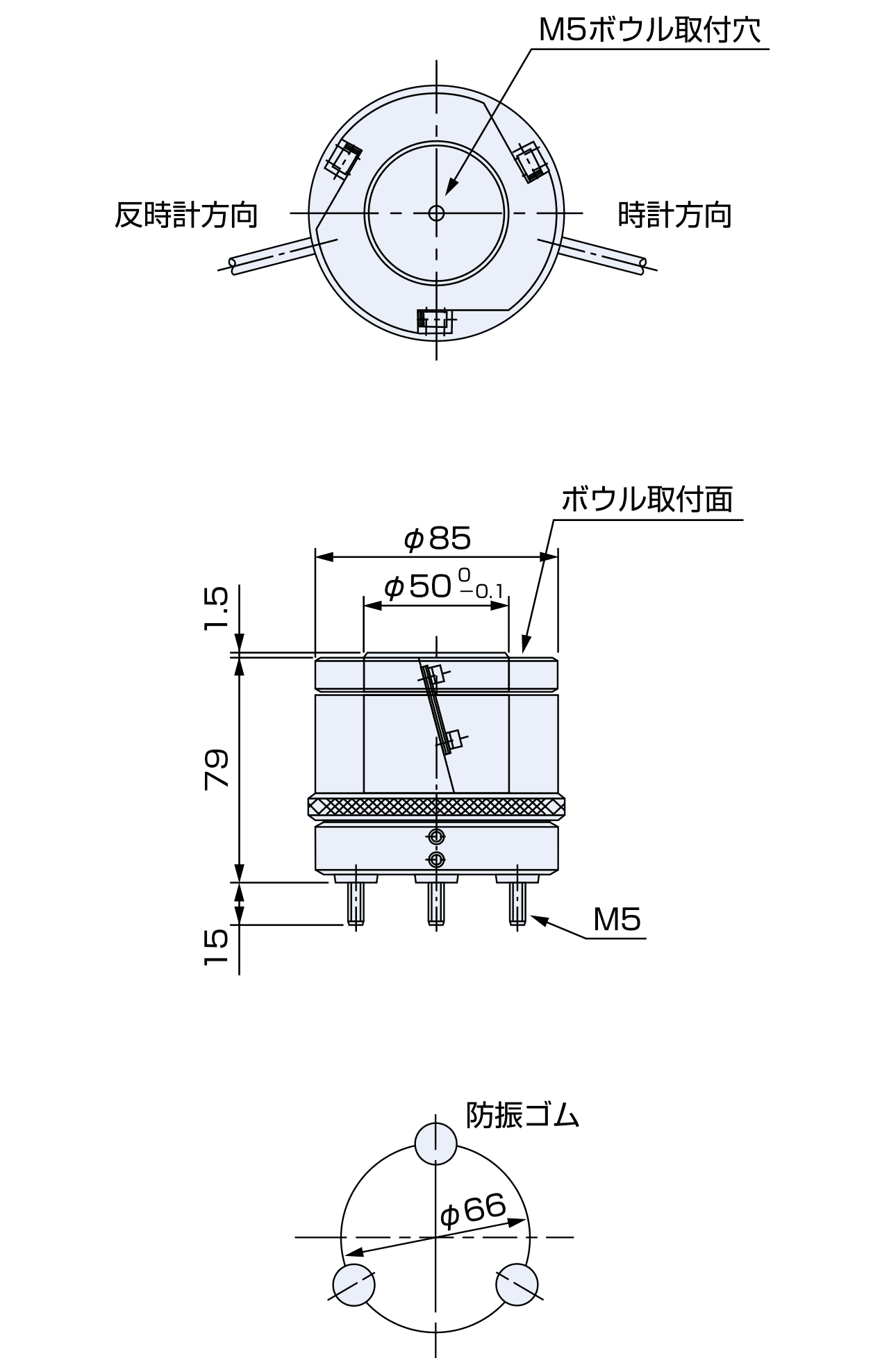

ME-08C
![](https://www.sinfo-t.jp/application/files/1216/5942/0650/mini-me-fig-08c.gif)
ME-14C
![](https://www.sinfo-t.jp/application/files/1016/5942/0583/mini-fig-me-14c-hme-14.gif)
ME構造
![](https://www.sinfo-t.jp/application/files/3116/5899/1723/mini-fig-structure.gif)
仕様
形式 | 定格電圧(V) | 定格電流(A) | 振動数(Hz) | 質量(kg) | 負荷質量(kg) | 最大ボウル径(mm) | 標準適用 コントローラ |
---|---|---|---|---|---|---|---|
ME-08C | 100/110 | 0.3 | 100/180 | 2.5 | 0.6 | φ140 | C10-1VF C10-1VFEF C9-03VFTC |
ME-14C | 0.55 | 7.8 | 2.0 | φ230 |
負荷質量はワークを含んだボウル側の許容質量を示します。
