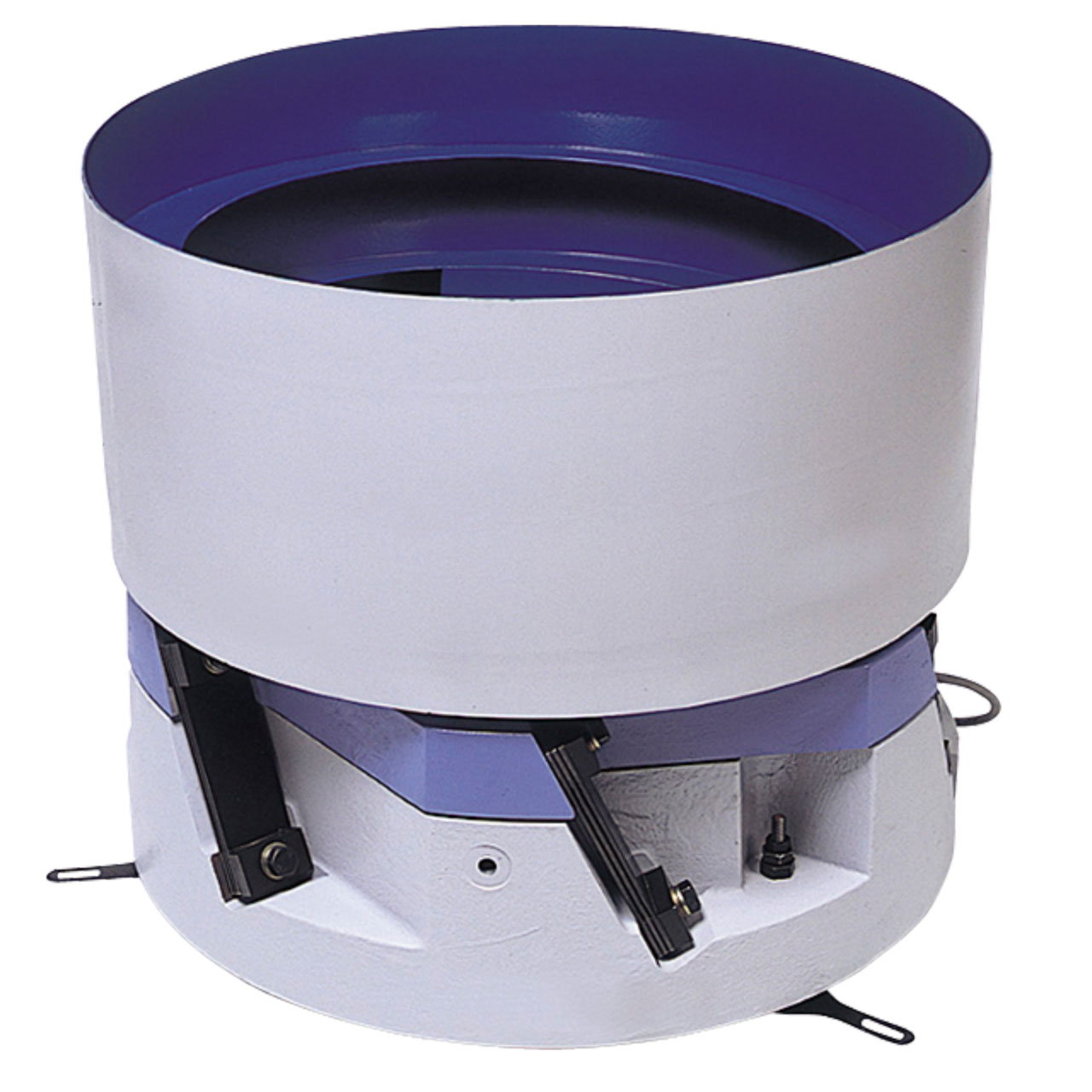

ERシリーズ
小形から大形までのワークを安定供給。
50〜90Hzの低い振動数と1.2mmの大きな振幅で、10mm以上の小形から大形ワークまでに最適のシリーズです。ボウル径は、250〜1100mmに対応し、パワフルな性能を発揮します。
仕様
| 形式 | ER-25B |
ER-30B |
ER-38B | ER-45B | ER-55B | ER-65B | ER-75B | |
|---|---|---|---|---|---|---|---|---|
| 駆動部外形（mm） | φ260 | φ310 | φ390 | φ460 | φ560 | φ660 | φ760 | |
| 駆動部高さ（mm） | 198 | 225 | 265 | 285 | 325 | 325 | 325 | |
| 駆動部質量（kg） | 27 | 43 | 76 | 110 | 166 | 214 | 274 | |
| 板ばね取付角度（度） | 20 | |||||||
| 定格電圧（V） | 200（※） | |||||||
| 定格電流（A） | 1.0 | 1.5 | 2.0 | 2.5 | 5.0 | 5.0 | 5.0 | |
| 振動数（Hz） | 50〜90 | |||||||
| 未加工ボウル径（mm）（円筒） | 250 | 300 | 375 | 450 | 550 | 650 | 750 | |
| 最大ボウル径（mm）（円筒） | 420 | 500 | 600 | 700 | 830 | 980 | 1130 | |
| 最大振幅（mm）（標準円筒ボウル外周） | 1.2 | 1.4 | ||||||
| 最大積載質量(kg)（ワーク+ボウルの質量） | 8 | 12.5 | 17 | 26 | 70 | 85 | 125 | |
| 電源ケーブル断面積（mm2） | 0.75×3芯 | 1.25×3芯 | 2.0×3芯 | |||||
| 適用コントローラ | AC 200V用 | C10-1VF/1VFEF | C10-3VF/3VFEF | C10-5VF/5VFEF | ||||
| AC 100V用 | C10-1VF/1VFEF+C10-TR | C10-3VF/3VFEF+C10-TR | — | |||||
100Vの電源の場合はオプションのC10-TRを追加して下さい。
構造図

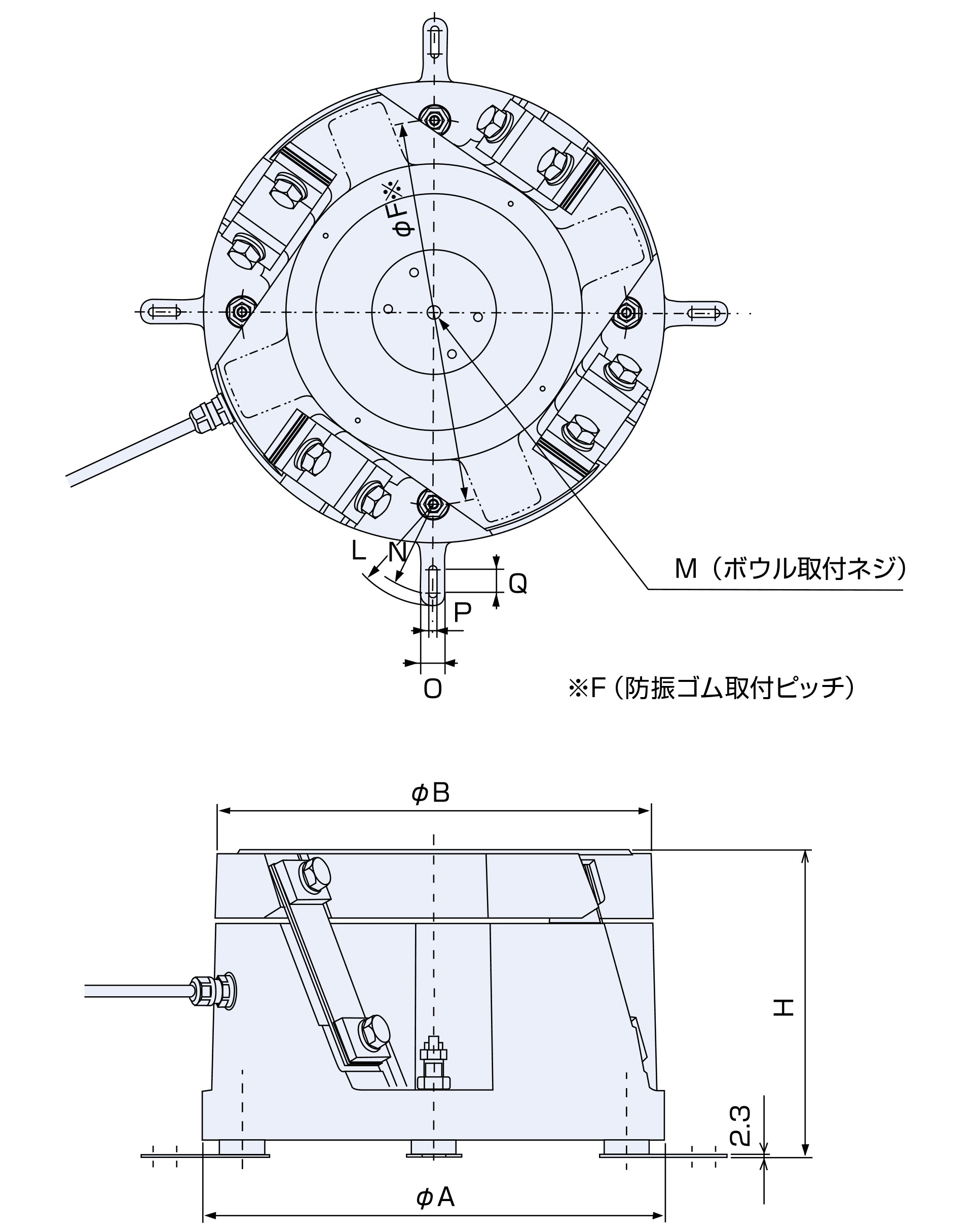

ER-25B/30B/38B/45B
外形寸法図
単位：mm
寸法表
| 形式 | H | φA | φB | M | φF | L | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|
| ER-25B | 195～198～201 | 260 | 250 | M12 | 216 | 58 | 50 | 16 | 7 | 10 |
| ER-30B | 220～225～230 | 310 | 300 | M12 | 252 | 85 | 75 | 20 | 7 | 20 |
| ER-38B | 260～265～270 | 390 | 375 | M16 | 324 | 85 | 75 | 20 | 7 | 20 |
| ER-45B | 280～285～290 | 460 | 450 | M16 | 390 | 85 | 75 | 20 | 7 | 20 |
単位：mm
ER-55B/65B
外形寸法図
単位：mm
寸法表
| 形式 | H | φA | φB | φD | M | φF |
|---|---|---|---|---|---|---|
| ER-55B | 316～325～334 | 560 | 550 | 460 | M20 | 450 |
| ER-65B | 316～325～334 | 660 | 650 | 580 | M20 | 550 |
単位：mm

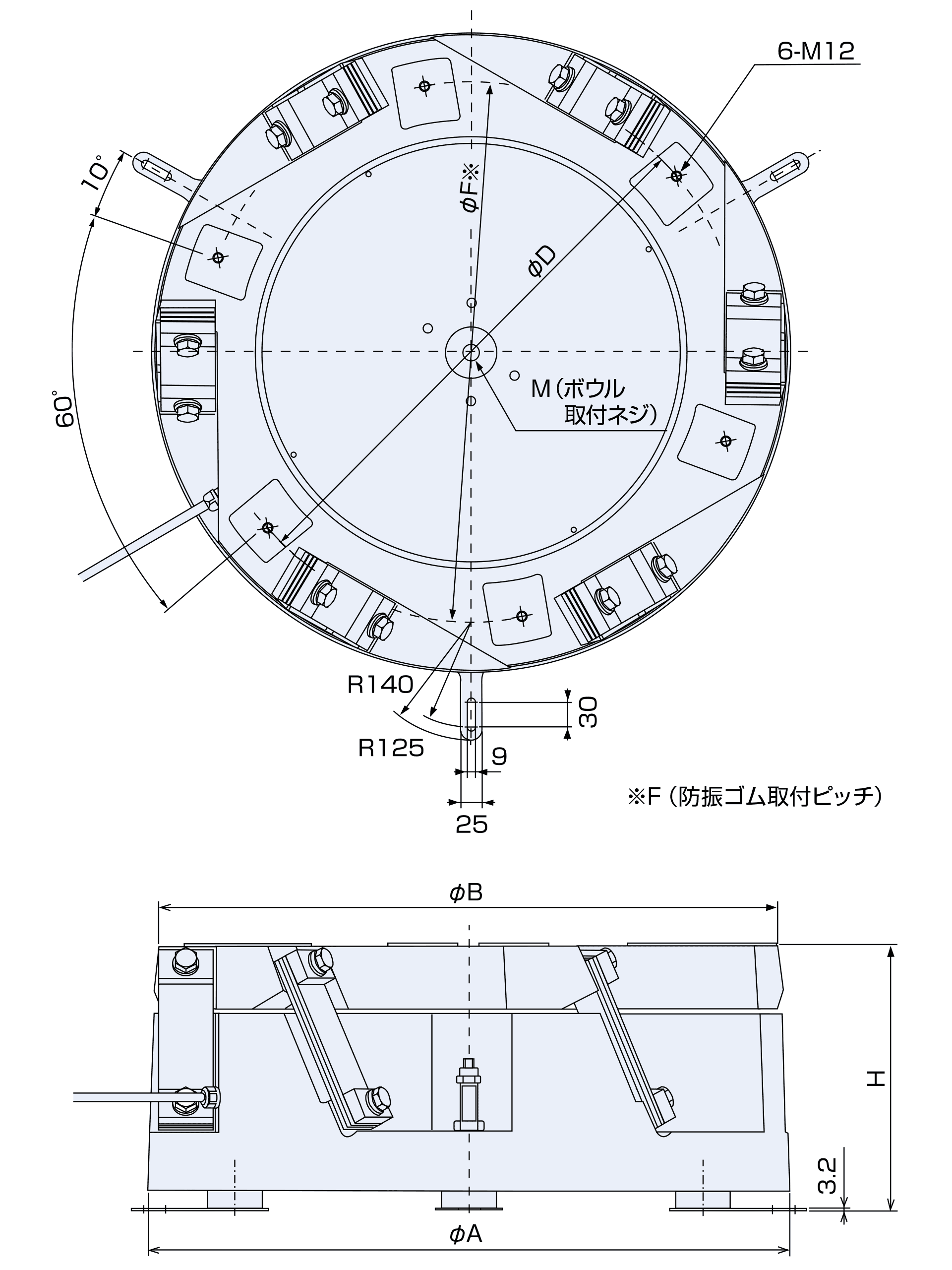

ER-75B
外形寸法図
単位：mm
寸法表
| 形式 | H | φA | φB | φD | M | φF |
|---|---|---|---|---|---|---|
| ER-75B | 316〜325〜334 | 760 | 750 | 640 | M20 | 640 |
単位：mm
