モーションシステム

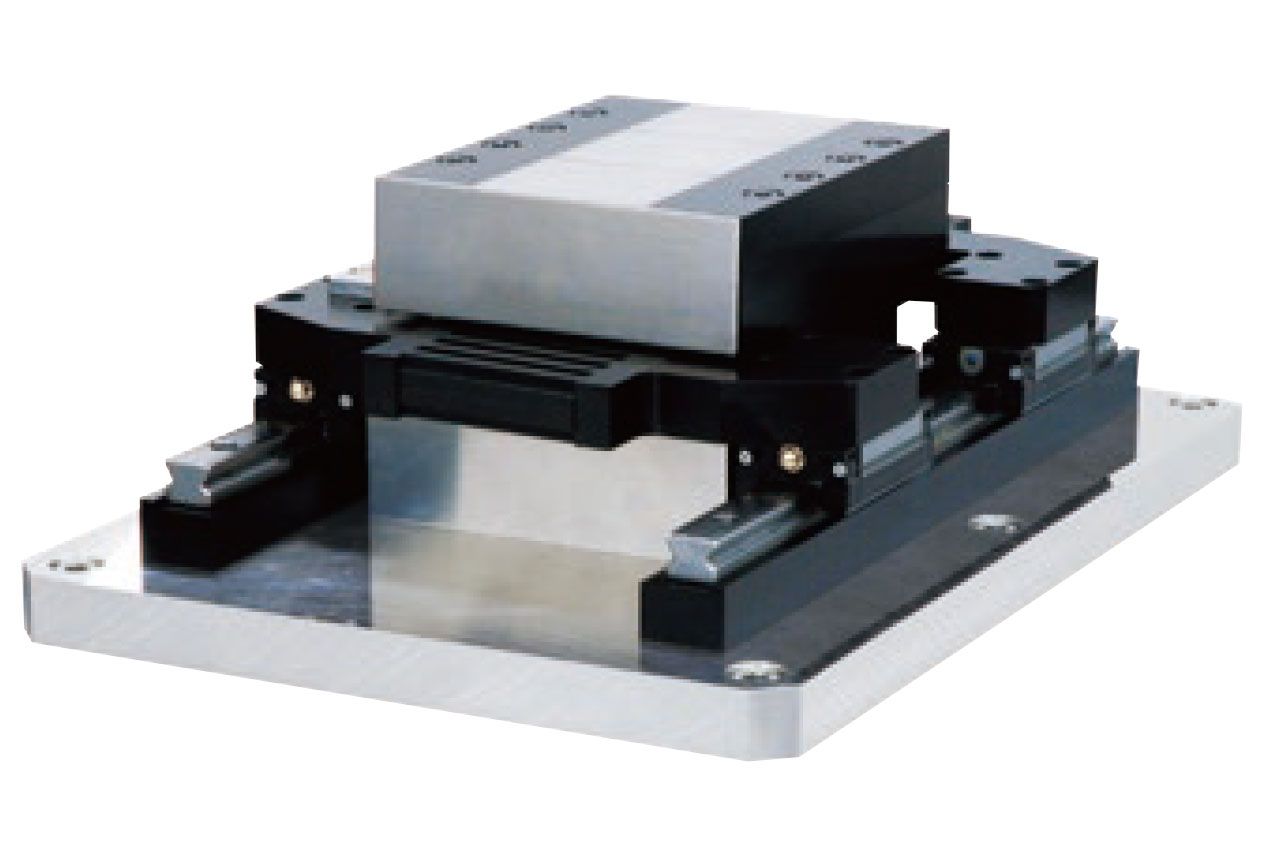

HDリニアモータ “I”形鉄心可動タイプ

HLRWシリーズ

可動部の軽量化により驚異的な加速度を実現。最大加速度33G

理論値(最大推力/可動部重量)

独自のムービングアイアン方式を採用したため、従来のムービングコイルに比べ、信頼性が圧倒的に向上します。

“I”形構造とは

可動子が固定子を挟み込む“I”形構造は、磁気吸引力の相殺により、リニアガイドへの負担を軽減します。
今回はその“I”形をさらに応用させ、鉄心のみが可動する“ムービングアイアン”方式を実現させました。

主な仕様

最大推力 (N) 1000
定格推力 (N) 420
可動部質量 (kg) 2.87
最大加速度※ (G) 33
ストローク (mm) ±40

無負荷時
