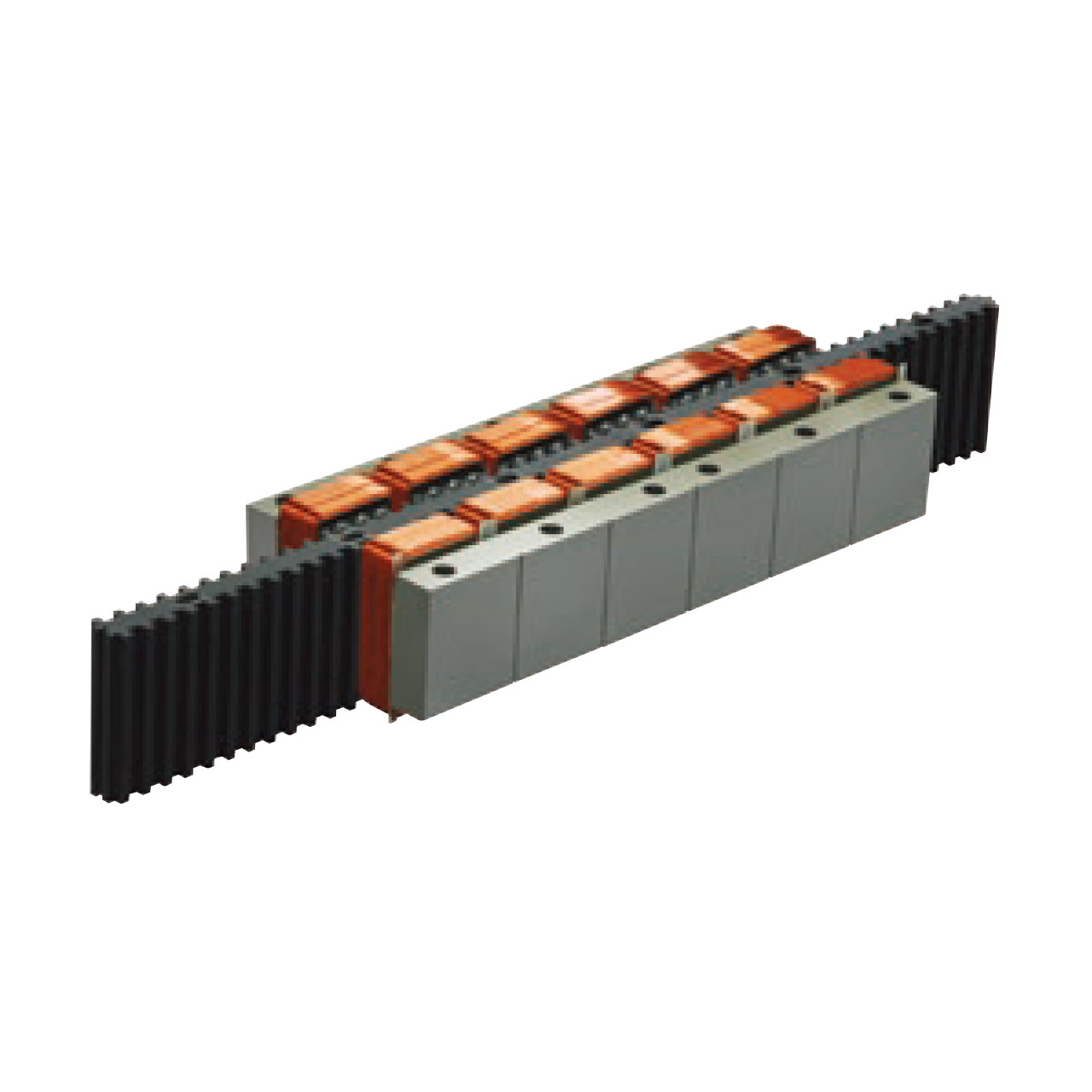

HDリニアモータ “I”形ビルトインタイプ
HLRWシリーズ
ユニークな“I”形構造で固定子を軽量化。
HD磁気回路の改良
- 推力1.5倍
当社従来品に比べ、体積当りの最大推力が約1.5倍に向上。
新構造“I”形の採用
- ユニークな構造
固定子を可動子が挟み込む“I”形構造を採用。 - 固定子の軽量化と高剛性構造
従来比１／３の固定子重量を実現。また、固定子を縦形に配置することにより機械剛性がUP。 - 機械的負担の軽減
磁気吸引力の相殺により、リニアガイドへの負担を軽減し、メカロスを大幅に低減。
“I”形構造
従来形構造

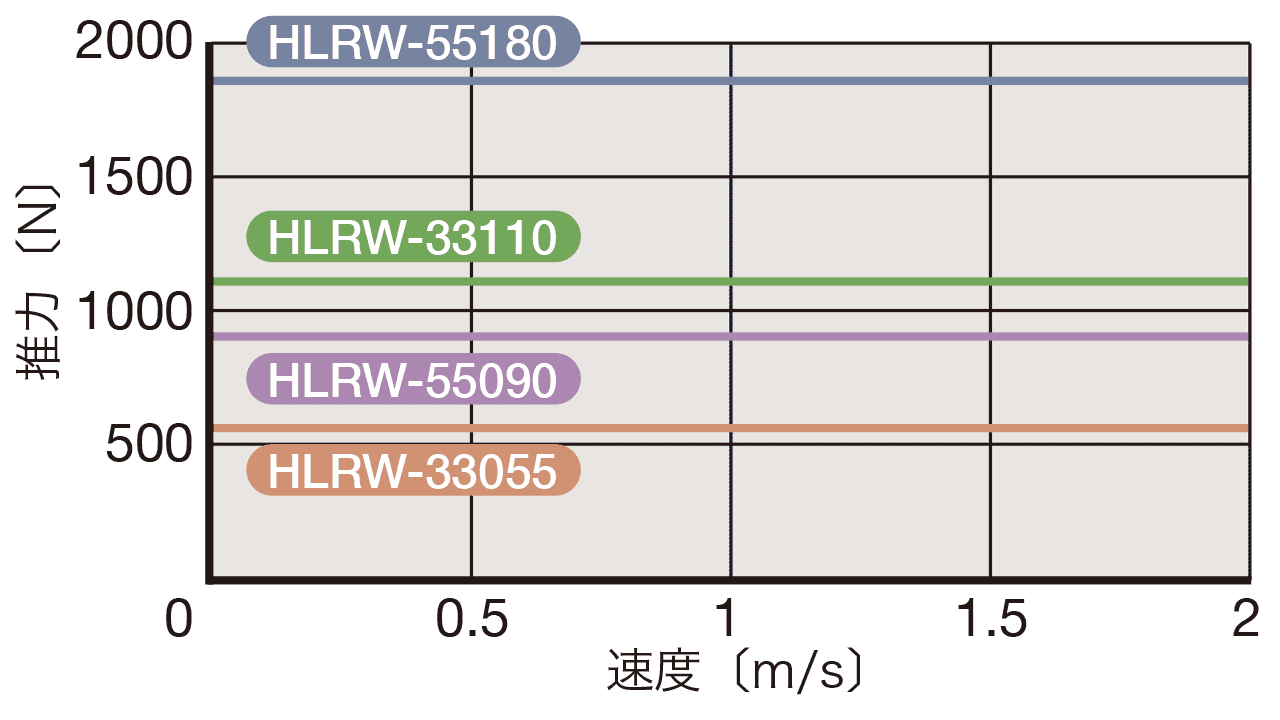

推力特性
標準仕様
| 項目／形式 | HLRW-33055 | HLRW-33110 | HLRW-55090 | HLRW-55180 |
|---|---|---|---|---|
| 最大推力 (N) | 550 | 1100 | 900 | 1800 |
| 連続推力 (N) | 220 | 440 | 380 | 750 |
| 最大電流 (Arms) | 18 | 36 | 28.5 | 57 |
| 最高速度 (m/s) | 2 | |||
| 可動子質量 (kg) | 3.4 | 6.7 | 5.1 | 10.1 |
| 固定子質量 (kg/m) | ||||
使用環境（全機種共通）
| 周囲温度 | 運転時：0～40℃ 保存時：−15～＋70℃ |
|---|---|
| 湿度 | 80%RH以下、ただし結露なきこと |
| 雰囲気 | 腐食性ガス、塵埃なきこと（屋内使用） |
| 振動 | 9.8m/S2以下 |
| 標高 | 1,000m以下 |
